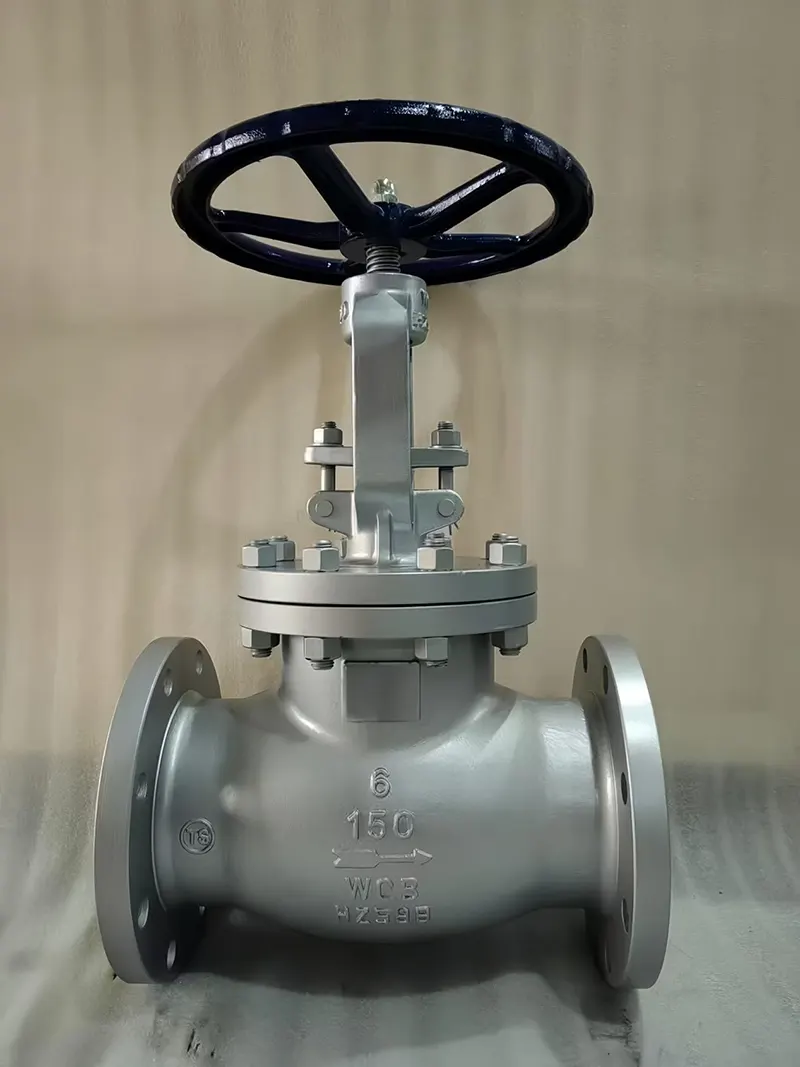

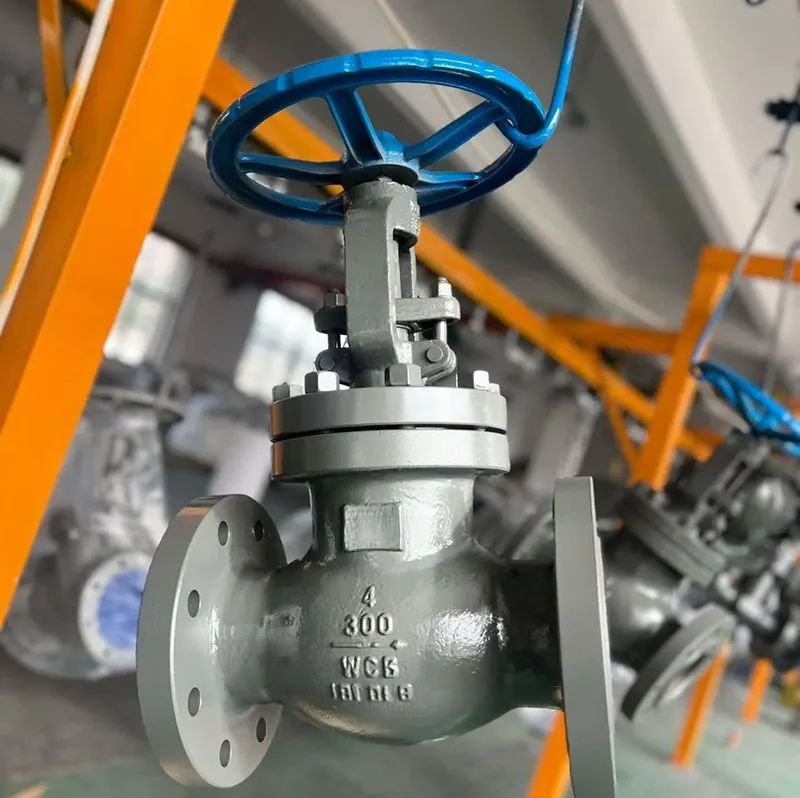

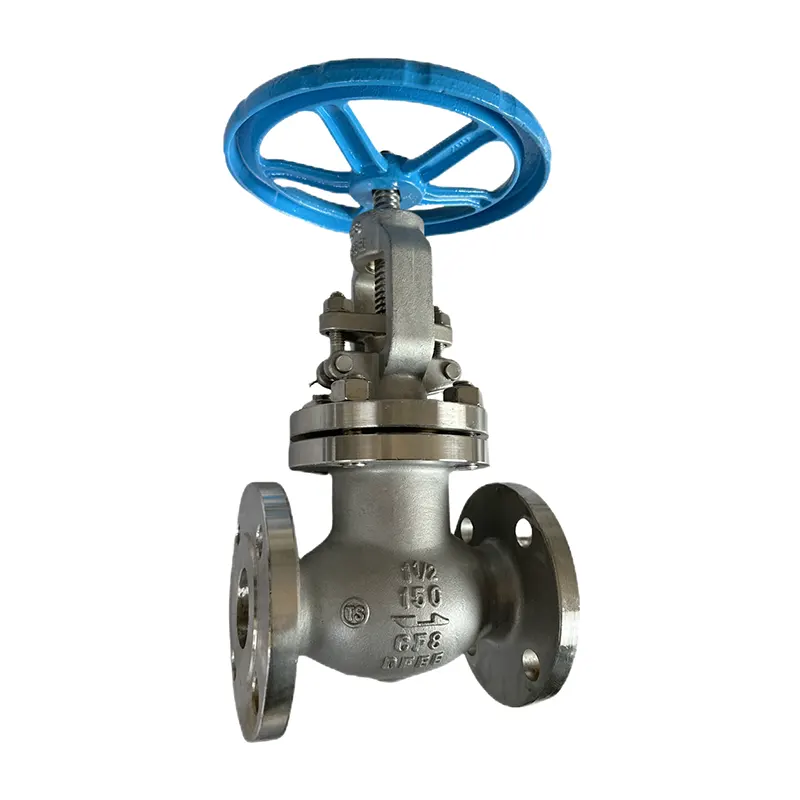

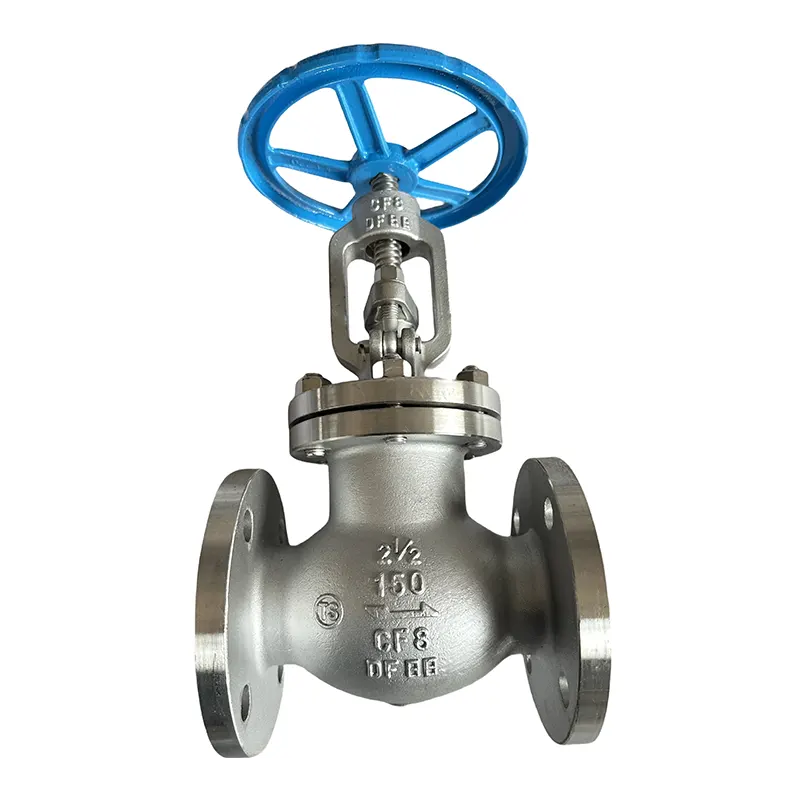

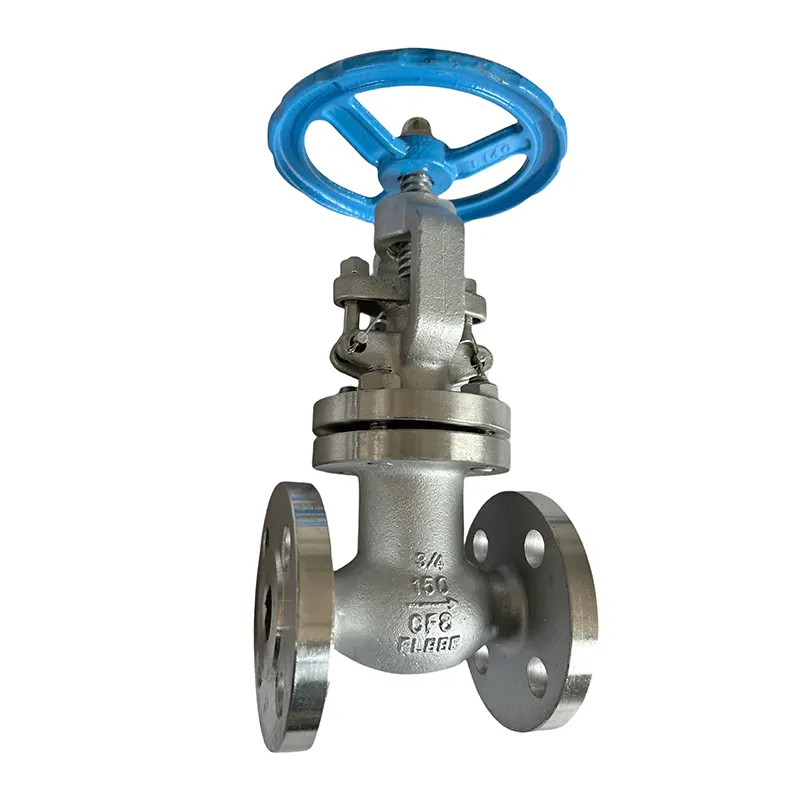

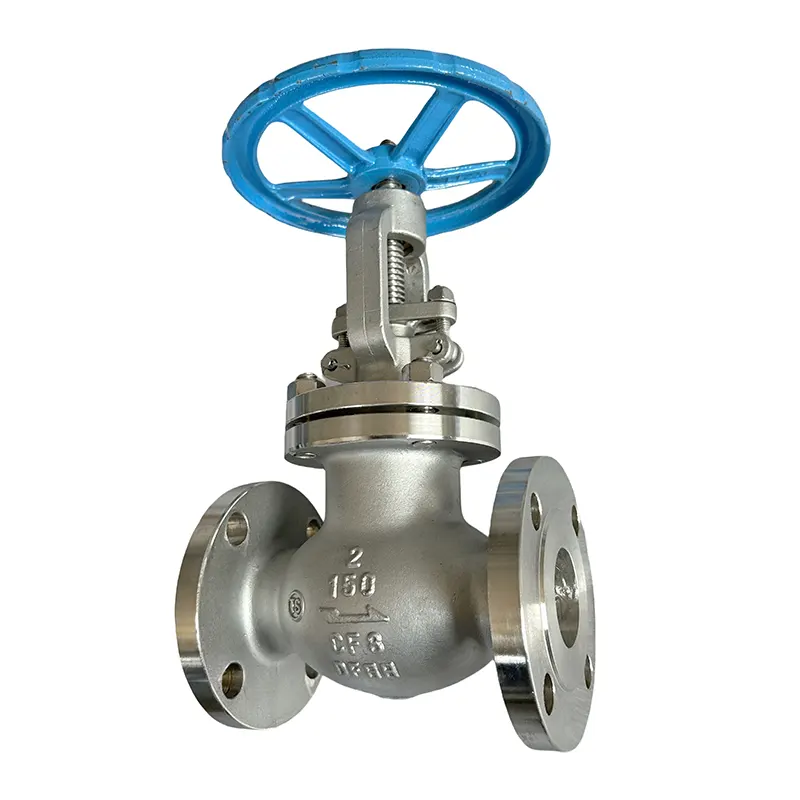

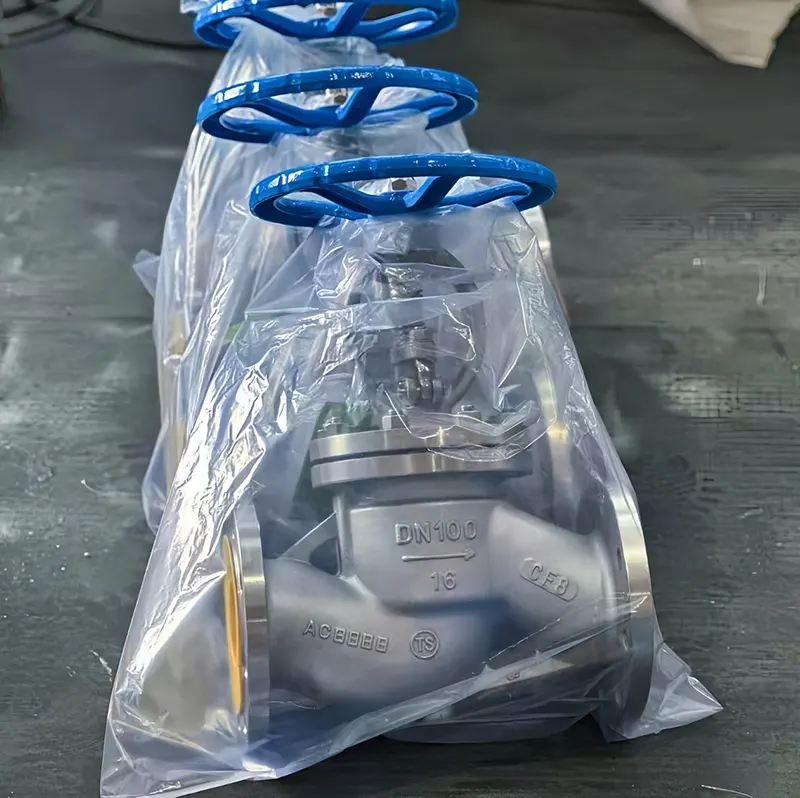

Ręczny zawór kulowy z trzpieniem niewznoszącym i trzpieniem wznoszącym

Jesteśmy profesjonalnym producentem zaworów posiadającym certyfikaty ISO i API. Posiadamy zaawansowany sprzęt produkcyjny i pełny zestaw systemów kontroli jakości. Przyjmujemy również zamówienia OEM i ODM z elastycznymi minimalnymi ilościami zamówienia. Nasze trwałe ręczne zawory kulowe są wysyłane na rynki na całym świecie i zyskują niezmiennie pozytywne opinie od wszystkich partnerów.

Kluczowe atrybuty

Jaka jest główna różnica pomiędzy ręcznymi zaworami kulowymi z trzpieniem niewznoszącym się i trzpieniem wznoszącym?

W przypadku trzpienia wznoszącego trzpień zaworu porusza się w górę i w dół wraz z tarczą podczas otwierania lub zamykania. Możesz bezpośrednio ocenić status otwarty/zamknięty, sprawdzając, jak daleko wystaje trzpień, co bardzo ułatwia codzienną kontrolę.

W przypadku konstrukcji trzpienia niewznoszącego się, trzpień obraca się tylko w miejscu, bez wysuwania się na zewnątrz. Gwint wewnętrzny napędza dysk w celu poruszania się. Zajmuje znacznie mniej miejsca w pionie, idealnie nadaje się do rurociągów instalowanych w wąskich wykopach, szafach podziemnych lub obszarach o ograniczonej wysokości.

Jakie materiały dostarczacie na te dwa rodzaje ręcznych zaworów kulowych?

Oferujemy opcje WCB ze stali węglowej i stali nierdzewnej 304 / 316L. WCB nadaje się do pary, oleju i zwykłych płynów przemysłowych o wysokich wymaganiach temperaturowych. Wersje ze stali nierdzewnej lepiej radzą sobie z wodą morską, solanką i słabo żrącymi chemikaliami. Wszystkie odlewy przechodzą rygorystyczne testy materiałowe przed obróbką.

Czy ręczne zawory kulowe z trzpieniem niewznoszącym się i trzpieniem wznoszącym mogą sterować przepływem poza odcięciem?

Tak, obie konstrukcje umożliwiają precyzyjną regulację przepływu i pełne odcięcie rurociągu. Ich wewnętrzna konstrukcja umożliwia częściowe otwarcie zaworu w celu ustabilizowania przepływu medium i ciśnienia w rurze, a nie tylko całkowite otwarcie lub całkowite zamknięcie, jak w przypadku zaworów kulowych. Są szeroko stosowane na liniach wymagających stałej kontroli przepływu.

Jakie ciśnienie i temperaturę mogą wytrzymać te ręczne zawory kulowe?

Standardowe stopnie ciśnienia obejmują PN16, PN25, PN40 i klasę 150, 300. Zakres temperatur pracy od -29°C do 425°C. Materiał WCB dobrze sprawdza się w wysokotemperaturowych układach parowych, natomiast stal nierdzewna zachowuje stabilną wydajność w niskotemperaturowych mediach korozyjnych.

Jakie standardy kołnierzy są dostępne?

Produkujemy kołnierze zgodne ze standardami ANSI, DIN, GB i JIS. Powierzchnie uszczelniające RF z wypukłą powierzchnią i płaską powierzchnią uszczelniającą FF są opcjonalne. Jeśli w Twojej witrynie obowiązują specjalne wymagania dotyczące otworów na śruby, możemy dostosować rozmiar wiercenia kołnierza zgodnie z Twoimi rysunkami.

Jakie opcje uszczelnień oferujecie dla różnych mediów roboczych?

Do wyboru trzy popularne typy uszczelnień:

Miękkie uszczelnienie PTFE: zerowy wyciek, odpowiedni do cieczy korozyjnych o normalnej temperaturze;

Uszczelka grafitowa: odporna na wysokie temperatury, najlepiej pasuje do rurociągów parowych;

Metalowe twarde uszczelnienie: odporne na zużycie, stosowane do cieczy pod wysokim ciśnieniem z drobnymi stałymi zanieczyszczeniami.

Jakie rozmiary są dostępne w magazynie i czy można wykonać rozmiary niestandardowe?

Regularne rozmiary DN15 do DN300 są przechowywane w magazynie w celu zapewnienia szybkiej dostawy. W przypadku rozmiarów ponadgabarytowych powyżej DN300 lub otworów niestandardowych akceptujemy pełną produkcję na zamówienie. Każdy wymiar zostanie dwukrotnie sprawdzony przed pakowaniem i wysyłką.

Jakie scenariusze przemysłowe pasują do ręcznych zaworów kulowych z trzpieniem niewznoszącym i z trzpieniem wznoszącym?

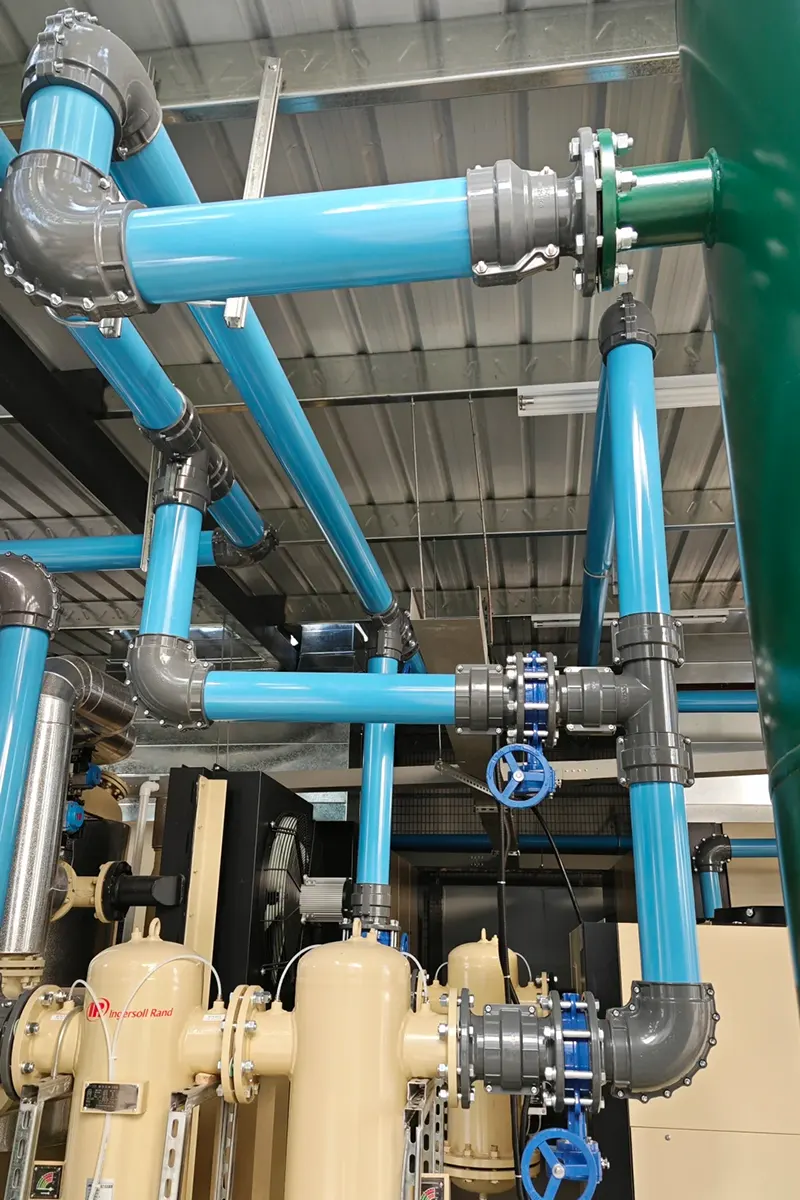

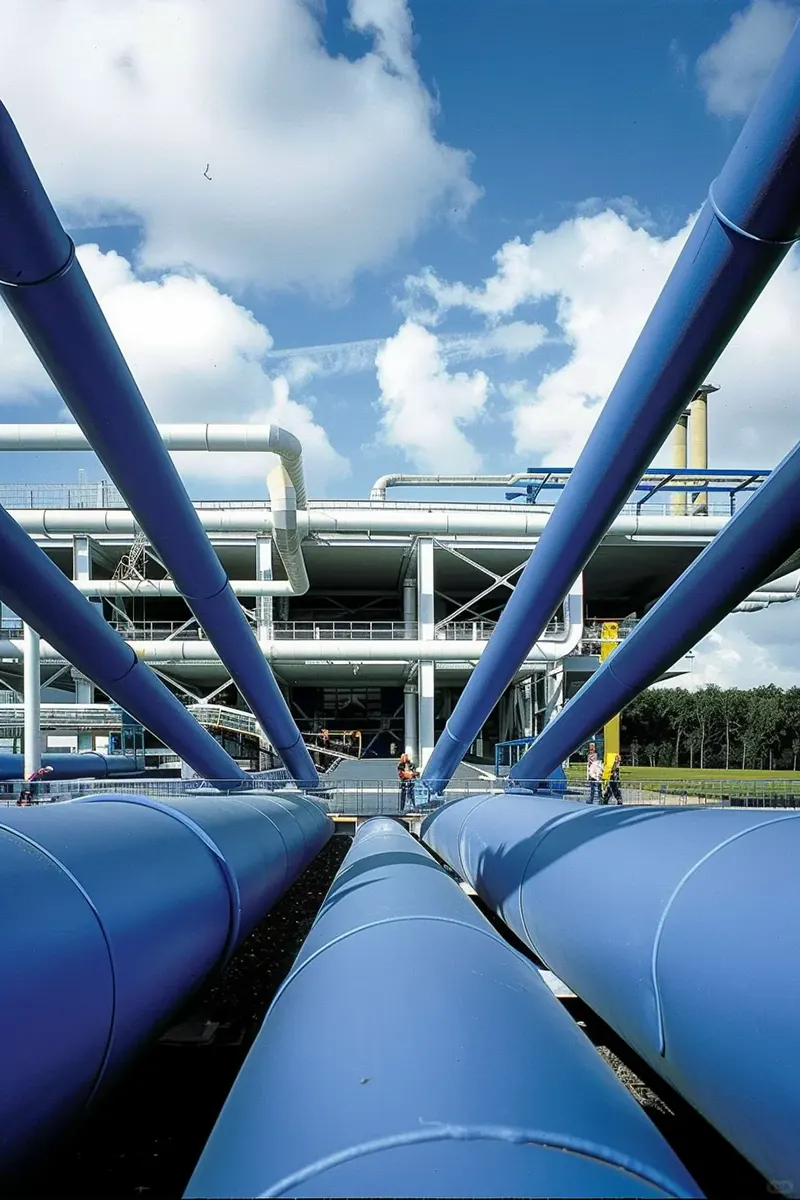

Znajdują szerokie zastosowanie w elektrowniach, zakładach chemicznych, systemach pary grzewczej, stacjach uzdatniania wody i rurociągach obsługujących olej i gaz. W przypadku rurociągów naziemnych z łatwym dostępem inspekcyjnym preferowane są typy trzpieni wznoszących. Wersje z trzpieniem niewznoszącym są bardziej popularne w przypadku rur zakopanych pod ziemią i kompaktowych pomieszczeń sprzętowych.

Czy wspierasz OEM i spersonalizowane prace niestandardowe?

Przyjmujemy elastyczne zamówienia OEM i ODM, aby dopasować się do wymagań Twojego projektu. Możemy wygrawerować laserowo logo Twojej marki na korpusach zaworów, dostosować wartości ciśnienia i temperatury, wymienić materiały uszczelniające na specjalne płyny, przeprojektować kształty pokręteł i zmodyfikować części wewnętrzne zgodnie z życzeniem. Dostępne jest również niestandardowe opakowanie eksportowe.

A co z czasem dostawy?

W przypadku pilnych projektów standardowe zawory z magazynu mogą zostać wysłane w ciągu 3–7 dni roboczych. Zawory wykonane na zamówienie i duże zamówienia masowe trwają około 30 do 40 dni roboczych. Przed złożeniem zamówienia potwierdzimy ustalony harmonogram dostaw w oparciu o Twoją ilość i fabryczny plan produkcji.

Dlaczego do regulacji przepływu wybrać zawór kulowy zamiast zaworu kulowego?

Zawory kulowe działają dobrze tylko w stanie całkowicie otwartym lub całkowicie zamkniętym; częściowe otwarcie spowoduje poważną erozję powierzchni uszczelniających. Zawory kulowe posiadają specjalnie zakrzywione wewnętrzne kanały przepływowe, które zmniejszają wpływ na uszczelki podczas dławienia. Utrzymują stabilną wydajność w przypadku długotrwałych, częstych prac związanych z regulacją przepływu.
