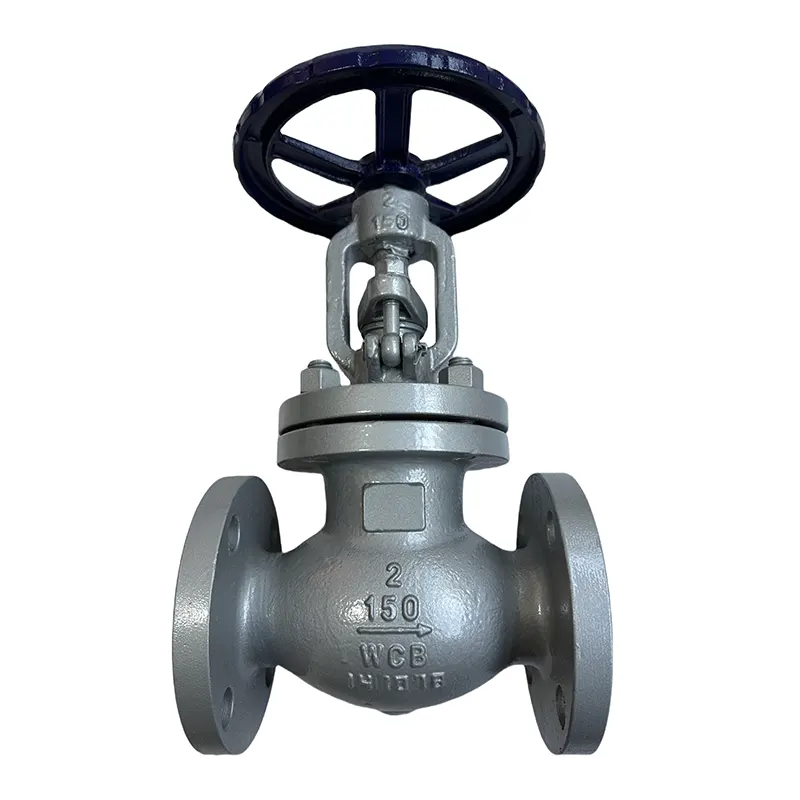

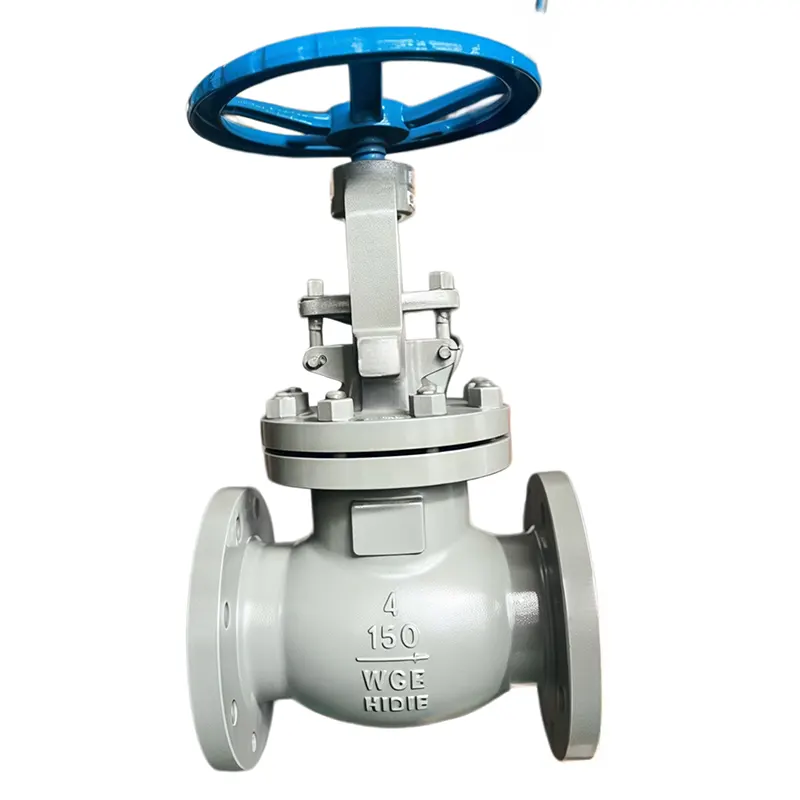

Zawór kołnierzowy kulowy

Jesteśmy profesjonalnym producentem zaworów posiadającym certyfikaty ISO, CE i API. Posiadamy zaawansowany sprzęt produkcyjny i pełny zestaw systemów kontroli jakości. Przyjmujemy również zamówienia OEM i ODM z elastycznymi minimalnymi ilościami zamówienia. Nasze niezawodne produkty są eksportowane na cały świat i cieszą się szerokim uznaniem klientów.

Jak to działa?

Obróć pokrętło, aby podnieść lub opuścić wewnętrzny dysk w stosunku do gniazda zaworu. Obróć pokrętło, aby przesunąć wewnętrzną tarczę w górę lub w dół w stosunku do gniazda. Podnieś dysk do połowy, aby spowolnić przepływ płynu, lub podnieś go całkowicie, aby uzyskać maksymalny przepływ. Dociśnij dysk mocno do gniazda, aby całkowicie zatrzymać przepływ. Ta konfiguracja umożliwia płynną regulację objętości przepływu bez względu na stopień otwarcia zaworu.

Kluczowe atrybuty

Jakie są najważniejsze zalety?

Wyjątkową zaletą jest dokładna regulacja przepływu, z którą zawory kulowe nie radzą sobie dobrze. Uszczelnia szczelnie, aby całkowicie uniknąć wycieków. Gruby, solidny korpus działa stabilnie pod wpływem wysokiej temperatury i ciśnienia. Uszczelnienia i tarcze można wymieniać na miejscu, bez konieczności demontażu całego zaworu, co pozwala skrócić czas i wydatki na konserwację.

Gdzie są używane?

Zawory kołnierzowe kulowe są powszechne we wszystkich rodzajach rurociągów przemysłowych. Można je znaleźć w obwodach parowych elektrowni, liniach produkcji chemicznej, zakładach uzdatniania wody, rurociągach dostarczających ropę i gaz, a także w systemach podgrzewania ciepłej wody i pary.

Kołnierzowe czy gwintowane?

Zawory kulowe kołnierzowe blokują się na rurach za pomocą przykręcanych kołnierzy. Obsługują duże średnice i wysokie ciśnienie robocze, a także można szybko odłączyć zawór od rurociągu w celu przeglądu lub naprawy. Wersje gwintowane wkręca się bezpośrednio w małe rury, nadają się tylko do małych rozmiarów i przewodów niskociśnieniowych. Połączenia gwintowane mają tendencję do zacierania się po długiej pracy i są znacznie trudniejsze do późniejszego demontażu.

Co to jest zawór kołnierzowy?

Zawór kulowy kołnierzowy jest przemysłowym zaworem odcinająco-dławiącym z przyłączami kołnierzowymi. Kontroluje przepływ płynu poprzez podnoszenie i opuszczanie dysku wewnątrz korpusu zaworu. Konstrukcja kołnierza umożliwia szybki, szczelny montaż rurociągu i łatwy demontaż w celu konserwacji, szeroko stosowana we wszystkich rodzajach przemysłowych systemów rurociągów.

Dlaczego warto wybrać połączenie kołnierzowe zamiast gwintu lub końcówki spawanej?

Odp.: Połączenie kołnierzowe można łatwo zdemontować w celu przeglądu lub wymiany zaworu, bez konieczności przecinania rurociągów. Powierzchnia styku uszczelki kołnierzowej zapewnia stabilny efekt uszczelnienia, bardziej odpowiedni dla dużych średnic, wysokiego ciśnienia i częstych warunków pracy konserwacyjnej. Zawory gwintowane są przeznaczone wyłącznie do rurociągów niskociśnieniowych o małych średnicach.

Jakie kluczowe punkty dotyczące montażu kołnierzowego?

Przed montażem oczyścić żużel spawalniczy, rdzę i zanieczyszczenia z powierzchni uszczelniającej kołnierza;

Dopasuj standardowe uszczelki w zależności od temperatury medium (grafit do wysokich temperatur, PTFE do korozji);

Dokręcić śruby kołnierza symetrycznie i równomiernie, aby uniknąć nierównomiernego wycieku naprężeń;

Nie dokręcaj śrub zbyt mocno, aby nie zmiażdżyć i uszkodzić uszczelki.

Jak konserwować zawór kulowy kołnierzowy, aby przedłużyć jego żywotność?

Smaruj trzpień zaworu raz na trzy miesiące, aby zapobiec jego utknięciu.

Po całkowitym nagrzaniu rurociągu wysokotemperaturowego ponownie dokręć wszystkie śruby kołnierza.

Jeśli planujesz wyłączyć system na dłuższy okres, usuń wszelkie pozostałości żrącego płynu wewnątrz zaworów.

Zawory rezerwowe cyklicznie otwierają się i zamykają, aby zapobiec rdzewieniu części wewnętrznych.
