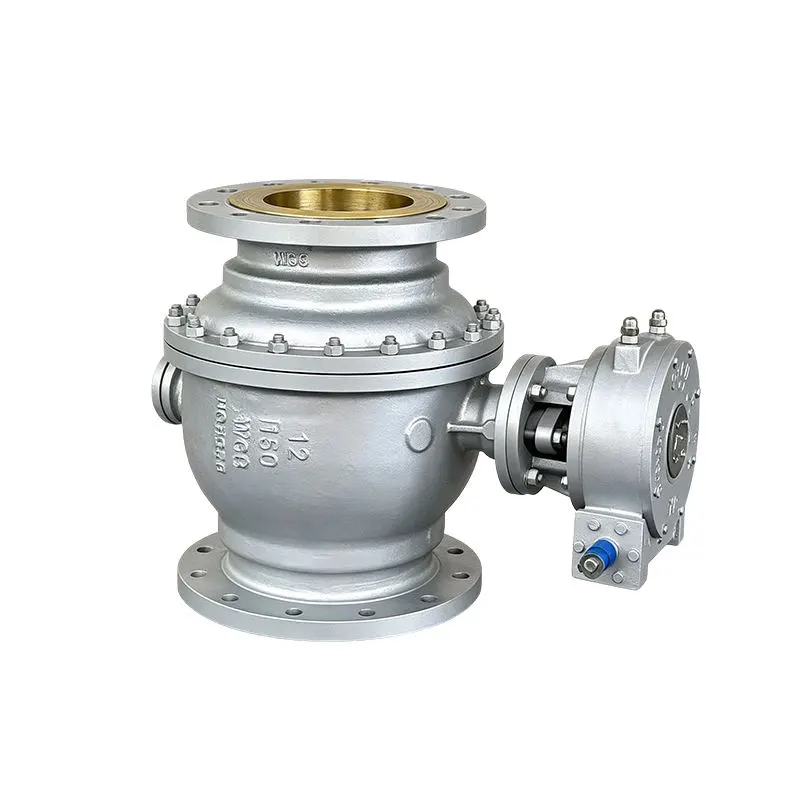

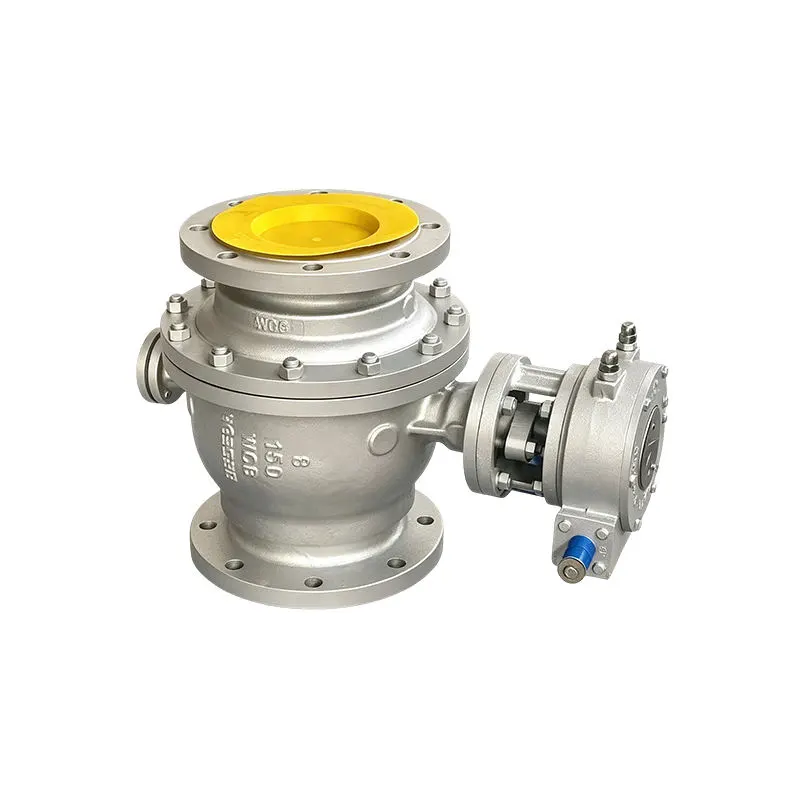

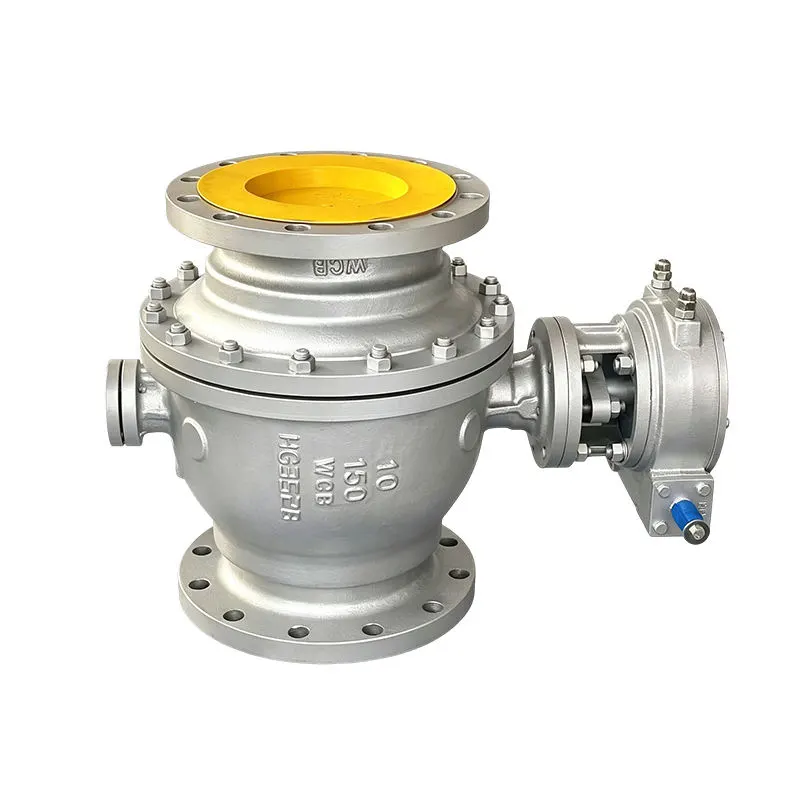

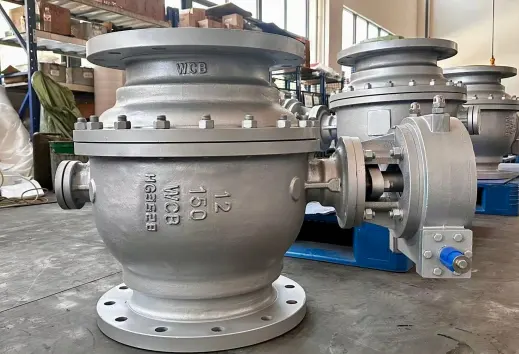

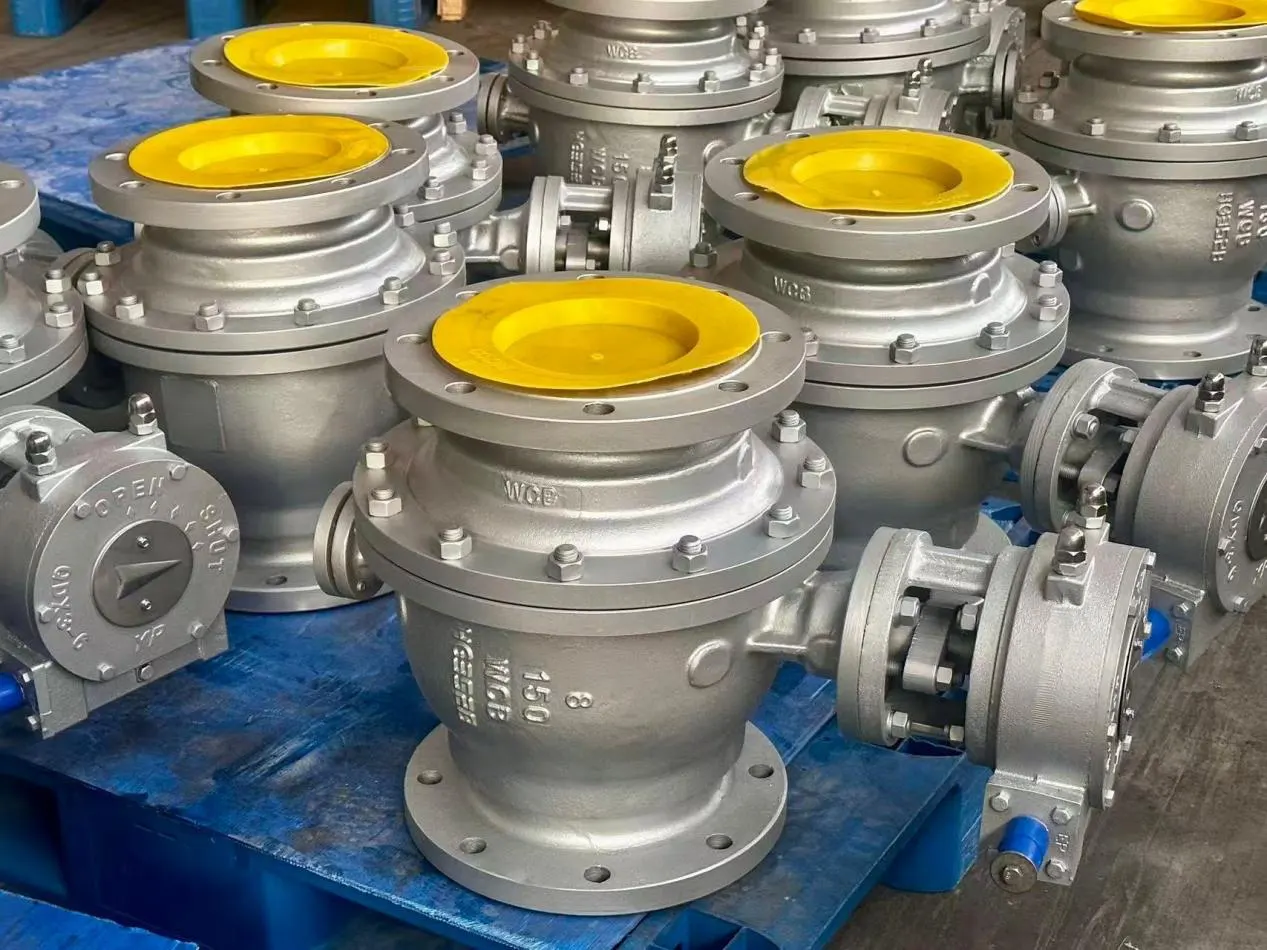

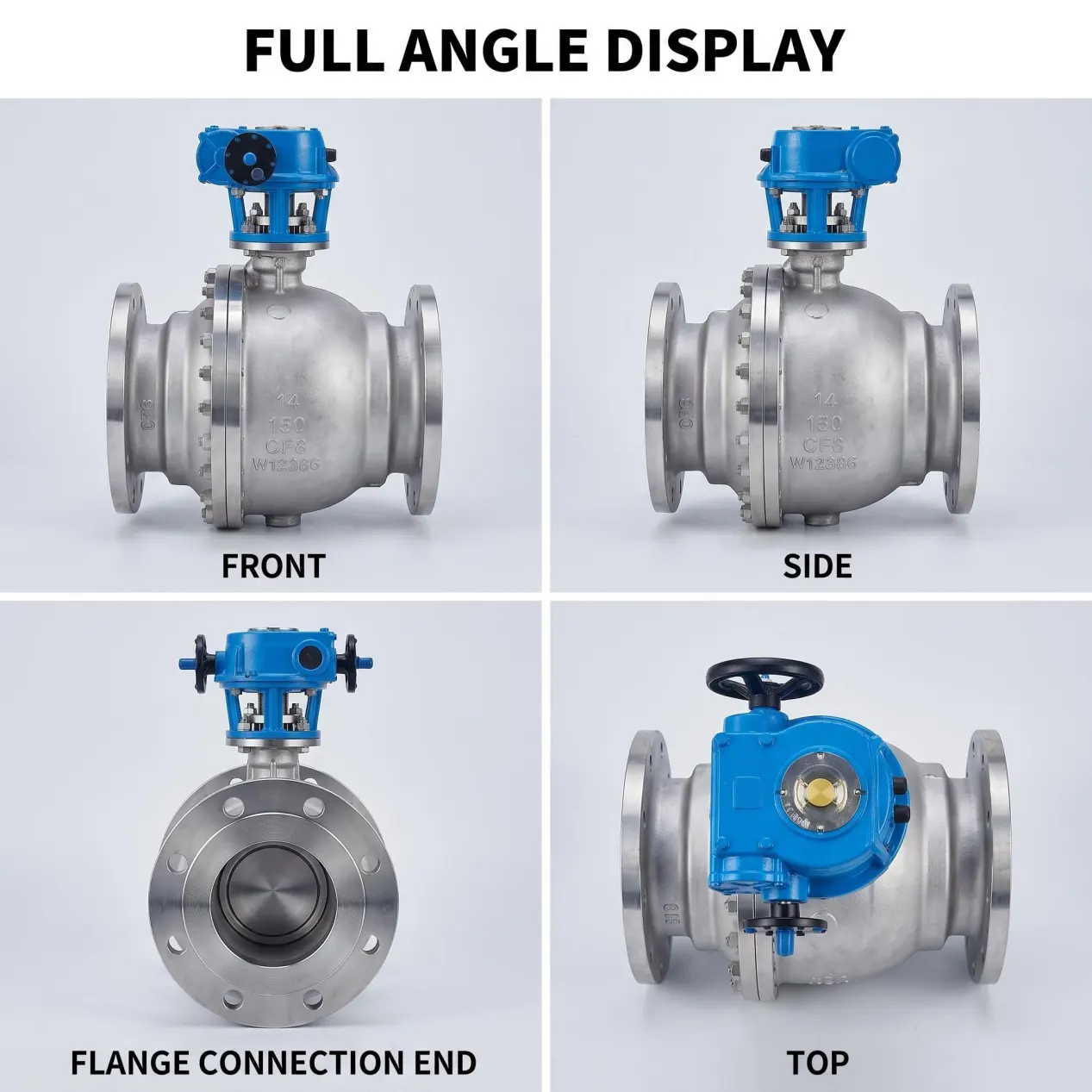

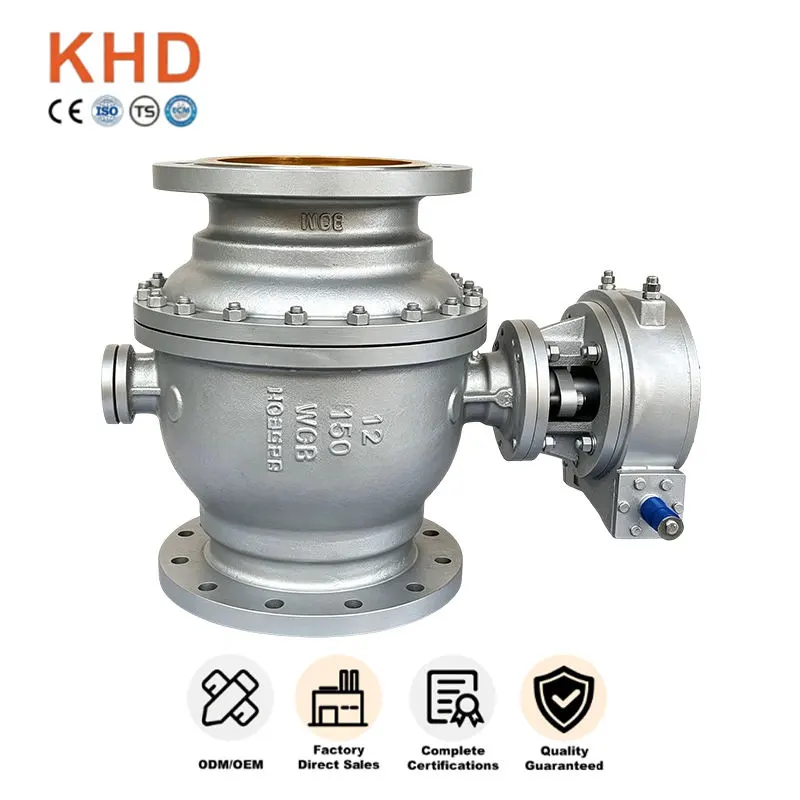

Stały zawór kulowy WCB ze stali węglowej

Stały zawór kulowy WCB ze stali węglowej to wytrzymały zawór przemysłowy przeznaczony do izolowania rurociągów i kontroli przepływu, produkowany przez Huadu Valve Group. Wykorzystuje konstrukcję z kulą stałą na czopie i materiał ze stali węglowej A216 WCB, dobrze dostosowany do krytycznych warunków pracy rurociągu pod wysokim ciśnieniem.

Ten zawór przemysłowy działa niezawodnie w warunkach ciągłego wysokiego ciśnienia i podczas długich cykli, powszechnie wybierany do projektów, w których bezpieczeństwo uszczelnienia i długa żywotność są podstawowymi wymaganiami.

Zalety surowców i konstrukcji

Korpus ze stali węglowej klasy premium A216 WCB

Stały zawór kulowy WCB ze stali węglowej jest odlewany ze stali węglowej A216 WCB, co zapewnia następujące podstawowe zalety:

-Wysoka wytrzymałość mechaniczna i doskonała odporność na uderzenia

-Dobra zdolność adaptacji temperaturowej przed skokami ciśnienia i uderzeniami wodnymi

-Wystarczająca grubość ścianki do obsługi klasy wysokiego ciśnienia

- Kontrola sztywnego odlewu w celu wyeliminowania wad wewnętrznych i powierzchniowych

Stała konstrukcja kulowa montowana na czopie

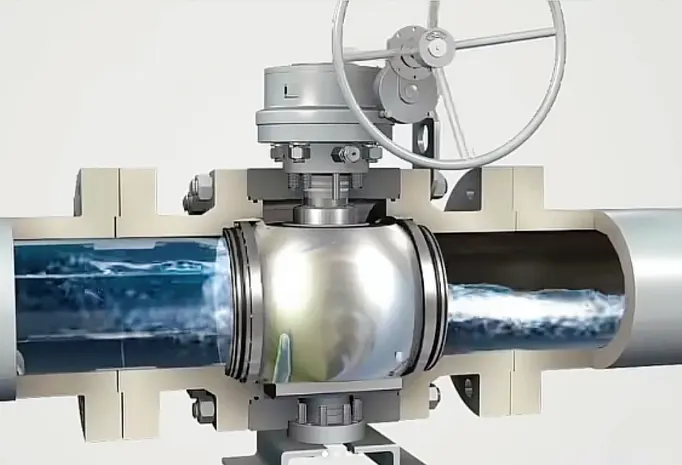

W odróżnieniu od zwykłych pływających zaworów kulowych, nasza konstrukcja z kulą stałą na czopie przenosi większość obciążenia ciśnieniowego rurociągu na górne i dolne wały wsporcze. Kula pozostaje zablokowana w swoim położeniu, więc gniazda zaworów wytrzymują jedynie minimalną siłę docisku. Znacznie zmniejsza ścieranie gniazda nawet przy częstych cyklach otwierania i zamykania pod utrzymującym się wysokim ciśnieniem. Stabilne dwukierunkowe uszczelnienie zapobiega wyciekom niezależnie od kierunku ciśnienia, poprawiając bezpieczeństwo systemu w krytycznych pętlach procesowych.

Zoptymalizowana konstrukcja uszczelniająca i zabezpieczająca

Ten stały zawór kulowy WCB ze stali węglowej jest wyposażony w sprężynowy zespół pływającego gniazda. Wbudowane sprężyny kompensują niewielkie zużycie po tysiącach operacji, zapewniając wysoką wydajność odcięcia. Trzpień zapobiegający wydmuchowi służy jako standardowe zabezpieczenie przed nagłymi skokami ciśnienia. Wielowarstwowe wypełnienie grafitowe minimalizuje emisję niezorganizowaną wokół szczelin łodyg. Wszystkie elementy uszczelniające są specjalnie dopasowane do mediów roboczych pod wysokim ciśnieniem i w średniej temperaturze zamiast zwykłych części zamiennych.

Kluczowe atrybuty

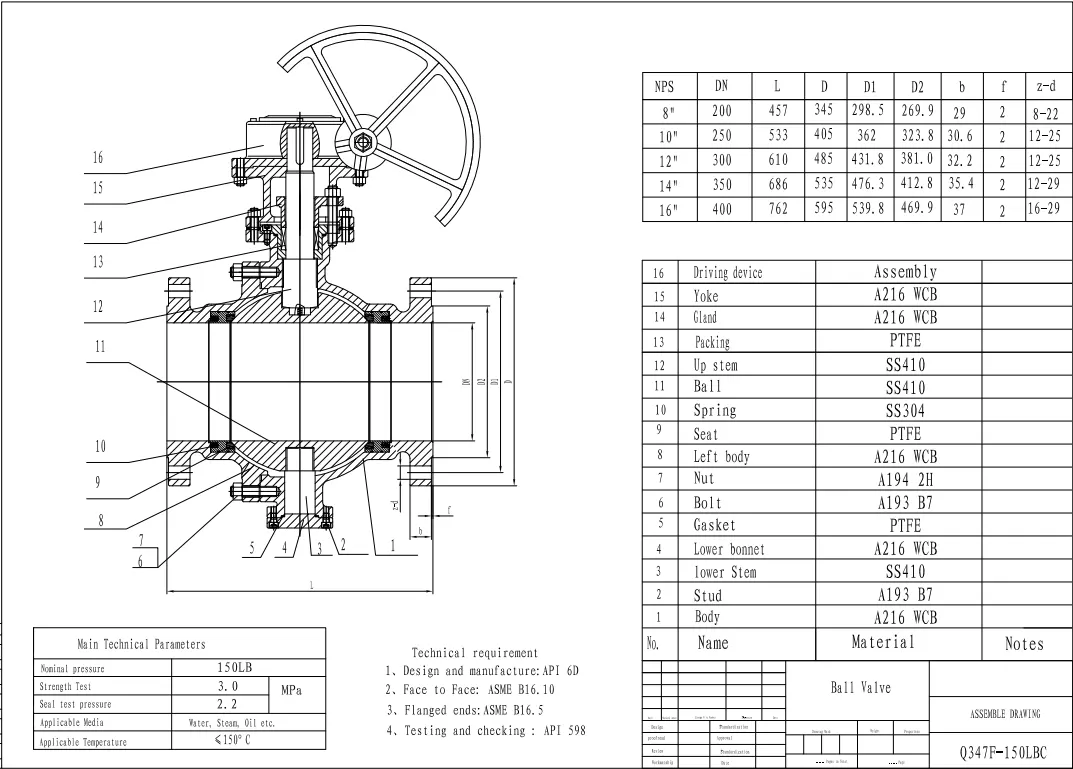

Dane techniczne

Parametry standardowe

Rozmiar: DN50-DN1200

Wartość ciśnienia: klasa 150-klasa 2500

Materiał: stal węglowa A216 WCB

Struktura: Stały zawór kulowy montowany na czopie

Zakres temperatur: -29 ℃ ~ 425 ℃

Proces produkcyjny

Stały zawór kulowy WCB ze stali węglowej przechodzi przez:

- Kwalifikowana produkcja odlewów A216 WCB

- Obróbka cieplna w celu uzyskania stabilnych właściwości materiału

- Precyzyjna obróbka CNC powierzchni uszczelniających

- Montaż z dopasowanymi elementami uszczelniającymi i siłownikami

Funkcje wydajności

- Konstrukcja czopa o niskim zużyciu do częstej jazdy na rowerze

- Niezawodne dwukierunkowe szczelne zamknięcie

- Niski wskaźnik awaryjności gniazd przy ciągłym wysokim ciśnieniu w rurociągu

- Kompatybilny z wieloma opcjami siłowników: przekładnia ręczna, pneumatyczna, elektryczna

- Zaprojektowany do obsługi izolacji typu całkowicie otwarte / całkowicie zamknięte

Obszary zastosowań

Przemysł naftowy i gazowy

Stały zawór kulowy WCB ze stali węglowej jest szeroko stosowany w:

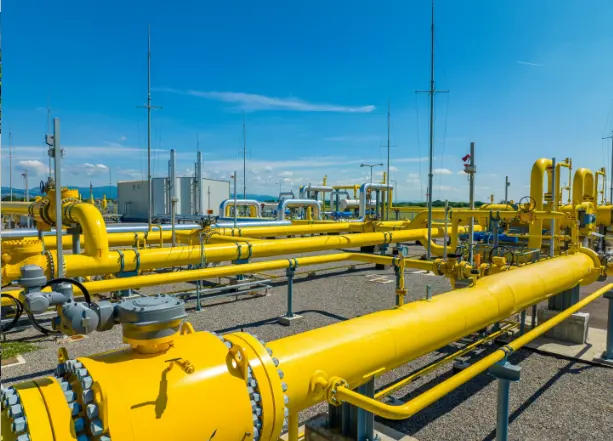

- Główne rurociągi przesyłowe gazu ziemnego

- Linie technologiczne rafinerii ropy naftowej

- Urządzenia do przesyłu ropy naftowej

- Systemy rurociągów stacji gromadzenia gazu

Przemysł petrochemiczny

- Wysokociśnieniowe pętle procesów petrochemicznych

- Główne rurociągi izolacyjne bloku technologicznego

- Obwody płynów średniotemperaturowych, niekorozyjnych i lekko korozyjnych

Przemysł energetyczny

- Rurociągi głównego procesu elektrowni

- Systemy pętlowe instalacji przemysłowych o dużej wytrzymałości

Ogólne projekty przemysłowe

- Nowe pakiety rurociągów projektów EPC

- Prace związane z renowacją i modernizacją istniejących rurociągów

- Obiekty przemysłowe o trudnym dostępie konserwacyjnym i wysokich wymaganiach bezpieczeństwa

Kontrola jakości i wsparcie w zakresie zamówień projektowych

Jako certyfikowany producent zaworów posiadający certyfikaty ISO, CE i API, każdy stały zawór kulowy WCB ze stali węglowej przechodzi przed wysyłką pełne testy fabryczne, w tym test hydrostatyczny płaszcza, test szczelności gniazda i kontrolę wymiarową. W przypadku dużych zaworów o dużych średnicach, przeznaczonych do dużych obciążeń, przeprowadzane są pełne testy bez kontroli pobierania próbek. Weryfikacja surowców, kontrola odlewów, nadzór nad montażem i testowanie gotowych zaworów przebiegają przez cały proces produkcji. Certyfikaty badań materiałów i raporty z inspekcji mogą być dostarczone do celów składania ofert i akceptacji lokalizacji.

Dostępne są elastyczne opcje konfiguracji, dostosowane do warunków pracy na miejscu, obejmujące różne stopnie ciśnienia, kombinacje materiałów uszczelniających i wiele trybów pracy. Elastyczne MOQ obsługuje testowanie próbek, dostawy małych partii i duże zamówienia masowe w ramach projektów. Stałe zawory kulowe WCB firmy Huadu Valve Group są eksportowane na cały świat i zdobywają powtarzające się zamówienia od klientów przemysłowych z całego świata.

Jak zbudowane jest uszczelnienie gniazda i trzpienia, aby zapewnić trwałość w warunkach rzeczywistych?

W tym stałym zaworze kulowym stosujemy konstrukcję pływającego gniazda obciążonego sprężyną. Wewnętrzne sprężyny utrzymują siedzisko dociśnięte do powierzchni kuli. Kiedy po tysiącach operacji nastąpi niewielkie zużycie, sprężyny mogą kompensować małe szczeliny, utrzymując dobre właściwości uszczelniające w miarę upływu czasu. Konstrukcja trzpienia zapobiegająca wydmuchowi jest wbudowana jako standardowe zabezpieczenie. W przypadku nieoczekiwanych skoków ciśnienia w rurociągu zapobiega wydmuchaniu trzpienia. Wielowarstwowe uszczelnienie grafitowe jest przystosowane do uszczelniania trzpienia, aby zatrzymać drobne emisje niezorganizowane wokół szczeliny trzpienia. Te części uszczelniające nie są zwykłymi tanimi częściami zamiennymi; są dobierane tak, aby pasowały do ​​warunków pracy pod wysokim ciśnieniem i w średniej temperaturze.
