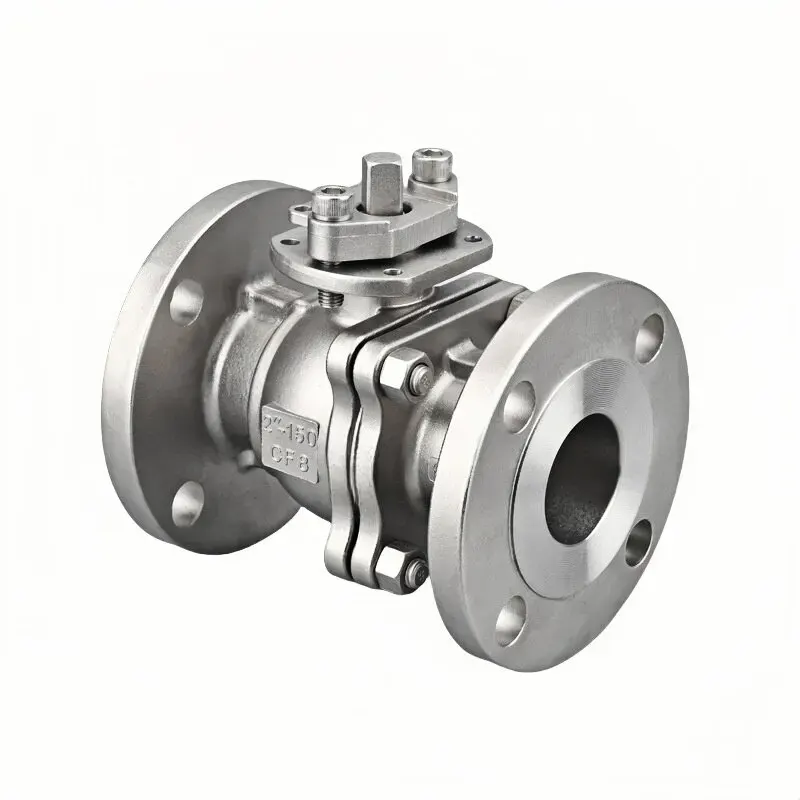

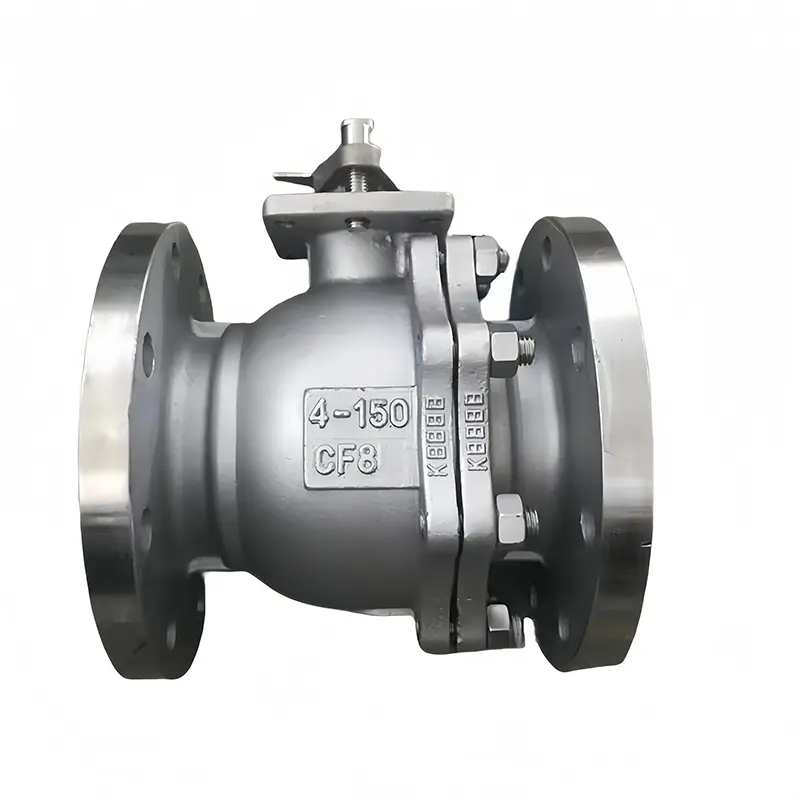

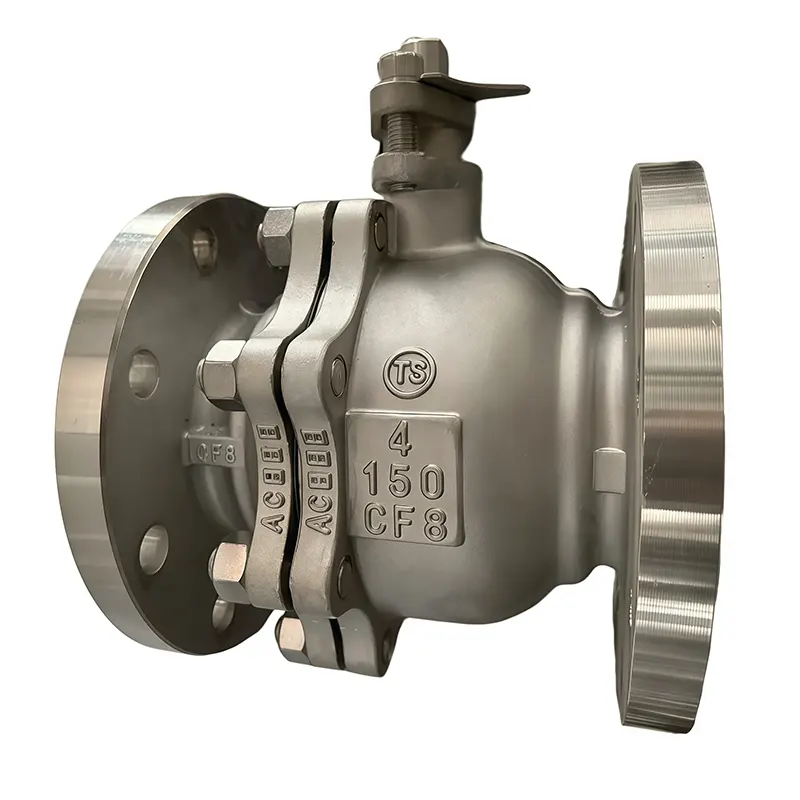

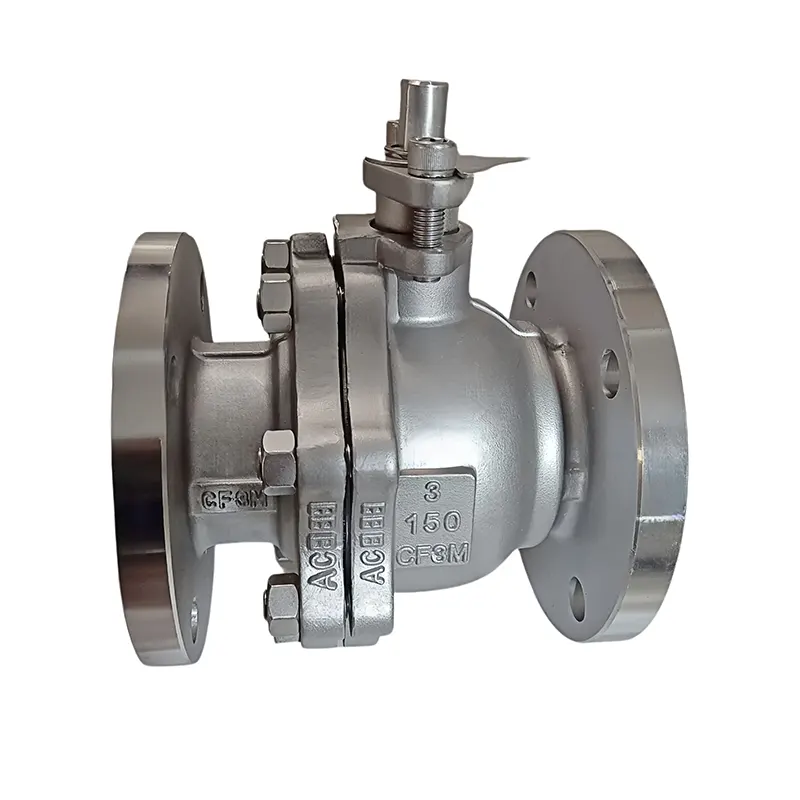

Ręczny zawór kulowy ze stali nierdzewnej

Ręczny zawór kulowy ze stali nierdzewnej to obsługiwany ręcznie zawór odcinający i regulacyjny, zaprojektowany do kontroli cieczy na miejscu. Wyprodukowany w fabryce Huadu Valve, wykorzystuje wysokiej jakości stal nierdzewną, aby sprostać różnorodnym, nieekstremalnym, przemysłowym mediom roboczym.

Znajduje szerokie zastosowanie w procesach uzdatniania wody, lekkich chemikaliach, farmacji spożywczej, przybrzeżnych instalacjach morskich i ogólnych rurociągach roślinnych, gdzie wysoko ceniona jest higiena, działanie antykorozyjne i praca bez zasilania.

Ten ręczny zawór kulowy utrzymuje stałą wydajność nawet w przypadku ciągłej, cyklicznej pracy w trudnych warunkach instalacji.

Kluczowe atrybuty

Zalety surowców i konstrukcji

Dlaczego stal nierdzewna wyróżnia się w przypadku korpusów zaworów

Nasz ręczny zawór kulowy jest kuty/odlewany ze starannie wybranej stali nierdzewnej SS304 i SS316 (gatunki odlewów CF8/CF8M).

Zamiast podstawowej stali węglowej, stal nierdzewna zapewnia naturalną odporność na rdzę, utlenianie i łagodny atak chemiczny. Dzięki temu idealnie nadaje się do wilgotnych warsztatów zakładowych, instalacji przybrzeżnych i lekko korozyjnych płynów procesowych.

Zaawansowane techniki formowania jednoczęściowego eliminują ukryte wady wewnętrzne, takie jak dziury lub wtrącenia piasku. Gotowy korpus zapewnia solidną wytrzymałość mechaniczną, dobrą tolerancję na wstrząsy i stabilną wytrzymałość na nacisk. Długotrwała eksploatacja nie spowoduje łatwo deformacji korpusu lub przesiąkania stawów, co obniży ogólne koszty utrzymania zakładu.

Wariant SS316 doskonale sprawdza się w przypadku płynów zawierających chlorki lub sole. W przypadku standardowych mediów wodnych, powietrznych i gazowych SS304 pozostaje zrównoważonym i oszczędzającym budżet wyborem dla większości zagranicznych nabywców.

Weryfikacja sztywnego surowca

Każda przychodząca partia materiału przechodzi kontrolę laboratoryjną w celu zagwarantowania:

- Skład chemiczny ściśle odpowiada specyfikacjom SS304 / SS316 / CF8 / CF8M

- Zero materiału pochodzącego z recyklingu lub gorszego materiału zastępczego

- Spójne właściwości mechaniczne, aby sprostać rzeczywistym warunkom panującym w miejscu pracy

Krawędź architektury ręcznej pływającej kuli

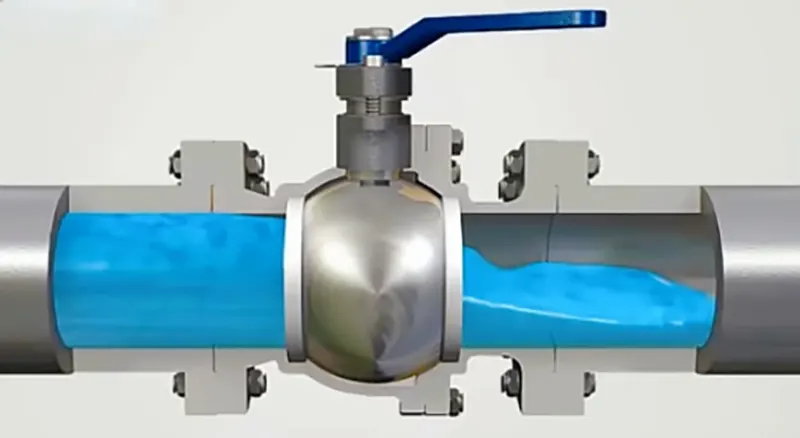

Stosujemy sprawdzoną zasadę pływającej kuli w połączeniu z przyjazną dla człowieka dźwignią ręczną, zaprojektowaną z myślą o użyteczności witryny w świecie rzeczywistym:

-W pełni ręczne uruchamianie: nie wymaga prądu, nie wymaga dopływu powietrza; unikasz dodatkowego sprzętu pomocniczego i związanego z nim ryzyka awarii

-Prosta instalacja, intuicyjna obsługa i niska bariera konserwacji na miejscu

-Zoptymalizowana ścieżka przepływu przy pełnym otworze zmniejsza turbulencje przepływu, umożliwiając płynną przepustowość medium bez niepotrzebnego spadku ciśnienia

- Precyzyjnie połączone gniazda PTFE i polerowana pływająca kula zapewniają szczelne odcięcie w zakresie temperatury znamionowej ciśnienia

- Opcjonalny, zamykany uchwyt ogranicza przypadkowy obrót, skutecznie zapobiegając przypadkowej błędnej obsłudze przez personel budowy

-Zaprojektowany do pełnego otwarcia/całkowitego zamknięcia; Nie zaleca się długotrwałego dławienia w położeniu półotwartym.

Elastyczne opcje połączeń dla różnorodnych rurociągów

W ofercie dostępne są różne konfiguracje końcówek: końcówki gwintowane, końcówki kołnierzowe, szybkozłącza sanitarne.

- Szerokie spektrum rozmiarów obejmujące od 1/2" do 4 cali, kompatybilne z wieloma klasami ciśnienia

- Działa równie dobrze w przypadku linii przyrządów o małych średnicach i izolacji głównego rurociągu o dużym przepływie

- Wyprodukowane zgodnie ze standardem ASME B16.34, wymienne z głównymi światowymi układami rurociągów

- Nasz zespół inżynierów może ocenić rysunki klienta i opracować rozwiązania dostosowane do niestandardowych wymagań wymiarowych.

Dobrze przemyślany system uszczelniający

Zespół uszczelniający jest dostrojony pod kątem długoterminowej wytrzymałości w terenie:

- Samosmarujące gniazdo PTFE zmniejsza tarcie podczas obrotu dźwigni, chroniąc powierzchnię kulki o wysokim połysku przed zużyciem

- Dwukierunkowe szczelne zamknięcie dla wody, oleju, gazu i łagodnie korozyjnych płynów procesowych

- Zoptymalizowany układ uszczelnienia trzpienia tłumi ulotne wycieki wzdłuż wału zaworu

- Właściwości przeciwporostowe i zapobiegające osadzaniu się kamienia pozwalają zachować średnią czystość, doskonale pasując do scenariuszy higienicznej produkcji.

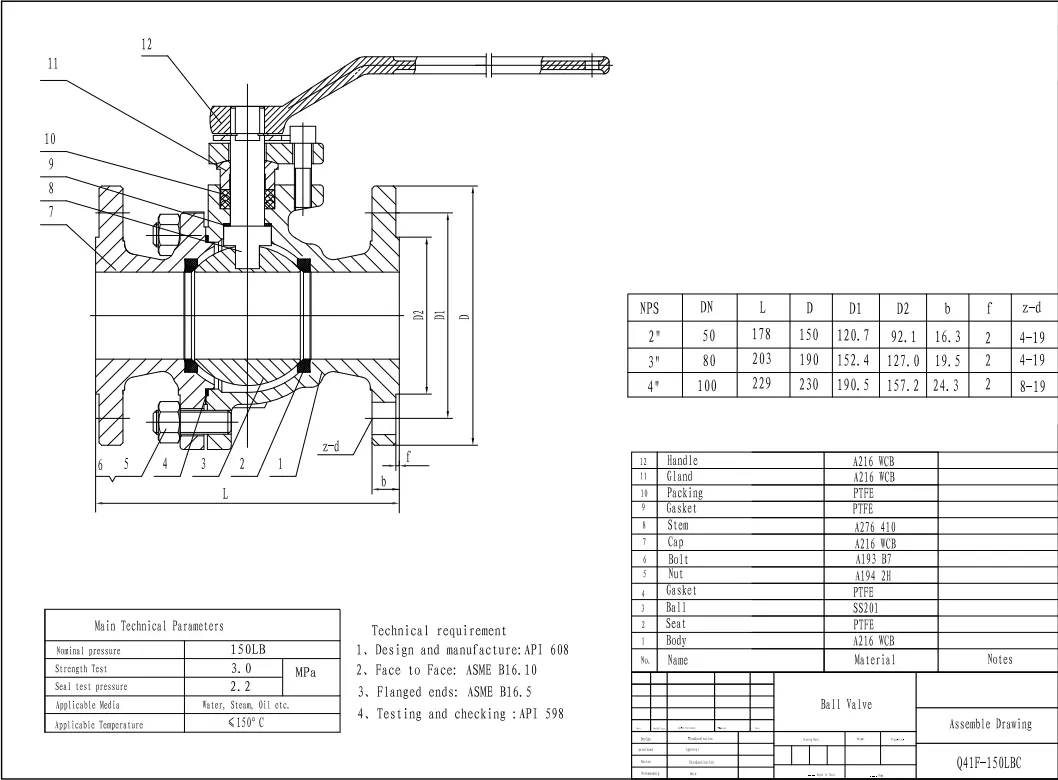

Dane techniczne

Parametry standardowe

Rozmiar: 1/2"-4" (dostępne produkty w magazynie)

Klasa ciśnienia: PN16 / PN25 / PN40/PN64/PN100

Materiał korpusu: SS304(CF8), SS316(CF8M)

Typ zaworu: Ręczny zawór kulowy ze stali nierdzewnej

Forma połączenia: gwintowana / kołnierzowa / zacisk sanitarny

Temperatura pracy: -20°C ~ 180°C (w zależności od mieszanki siedziska)

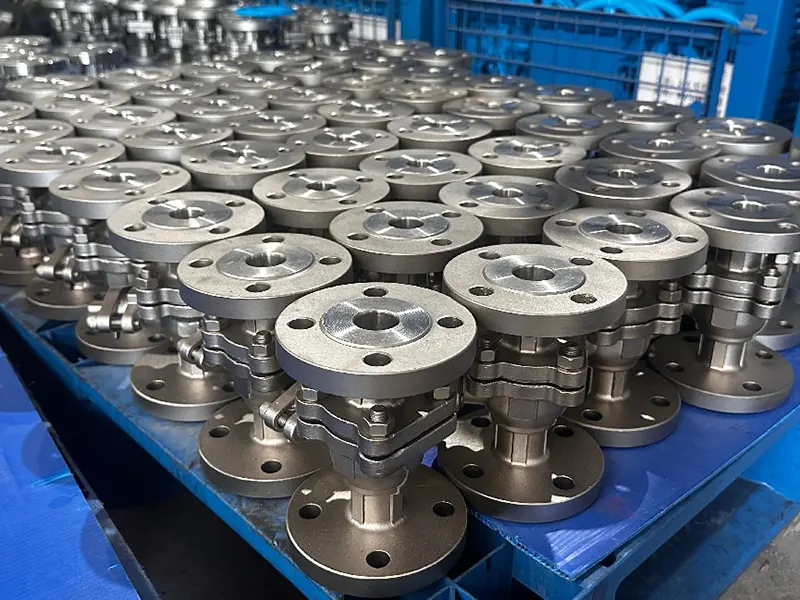

Proces produkcyjny

Nasz ręczny zawór kulowy ze stali nierdzewnej przechodzi pełne etapy produkcyjne:

-Precyzyjne odlewanie/kucie ze stali nierdzewnej

-Obróbka cieplna w celu ustabilizowania właściwości mechanicznych materiału

-Wysoka precyzja obróbki CNC kulek, powierzchni uszczelniających i końcówek łączących

-Pełny zespół urządzenia z dźwignią ręczną; Klamka zamykana na zamówienie

Najważniejsze cechy wydajności

- Znakomita odporność na rdzę i korozję

- Konstrukcja z pełnym otworem zapewniająca minimalną utratę ciśnienia

- Niezawodne dwukierunkowe szczelne zamknięcie dla cieczy i gazu

- Ręczna obsługa bez zasilania, wysoka zdolność adaptacji w miejscu

- Akcesorium blokujące uchwyt, zapobiegające nieprawidłowemu działaniu

- Zgodny z międzynarodowymi normami ASME B16.34 dotyczącymi rur

Obszary zastosowań

Sektor Uzdatniania Wody

Ręczny zawór kulowy ze stali nierdzewnej jest szeroko stosowany w:

-Miejskie sieci wodociągowe i uzdatniające wodę

-Obwody pomocnicze wody obiegowej i ścieków

-Wyczyść izolację rurociągu wody czystej i punkty przełączania

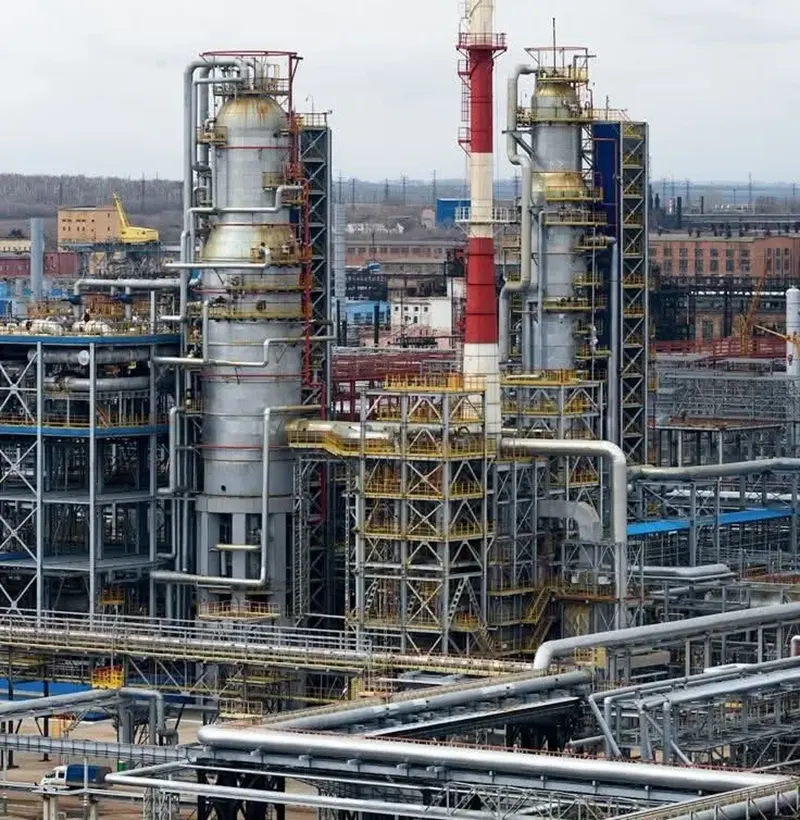

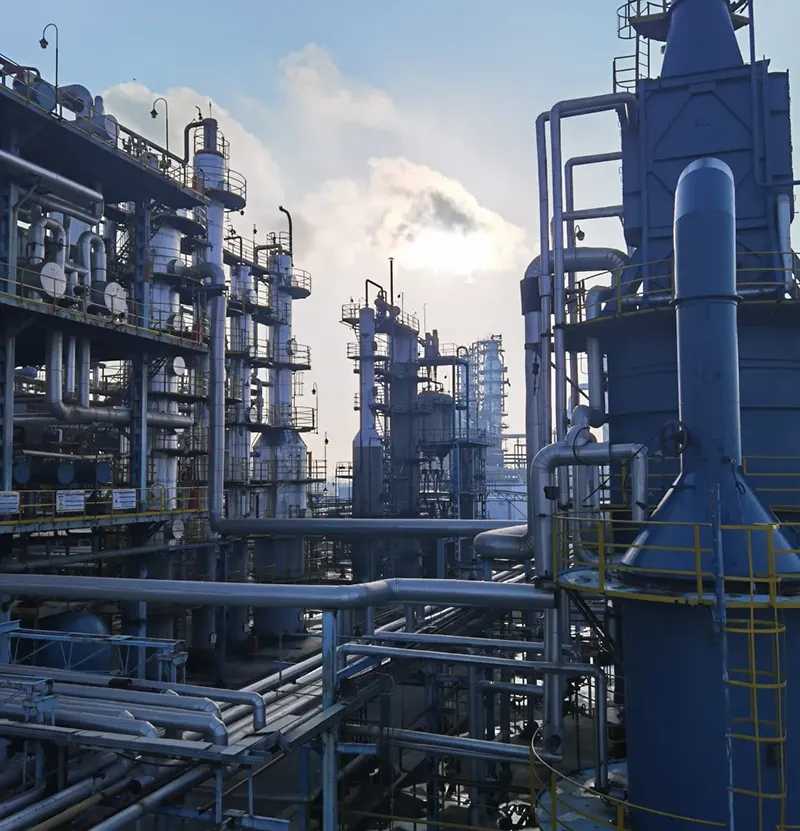

Sektor chemiczny i petrochemiczny

- Ogólne rurociągi do procesów lekkich chemikaliów

- Łagodnie korozyjne pętle kontroli cieczy

- Pomocnicze sieci rurociągów dla zakładów petrochemicznych

Sektor spożywczy, napojów i farmaceutyczny

- Rurociągi sanitarne dla linii produkcyjnych żywności i napojów

- Rurociągi procesowe w warsztatach farmaceutycznych

- Higieniczny transfer płynów tam, gdzie wymagane jest wolne od zanieczyszczeń

Scenariusze morskie i ogólne

- Systemy rurociągów na lądzie przybrzeżnym i morskim w pobliżu brzegu

- Sterowanie pętlą pomocniczą dla projektów budowlanych wykonawców inżynieryjnych

- Szybko rotujące zapasy dla lokalnych dystrybutorów i osób zajmujących się remontami zakładów

Wskazówki dotyczące operacji na miejscu i globalne wsparcie projektu

Aby zmaksymalizować żywotność: przed instalacją usuń żużel spawalniczy i stałe zanieczyszczenia z rurociągów. Nie używaj brutalnej siły do ​​dźwigni ręcznej. Wykonuj okresowe cykle pełnego skoku, aby zapobiec zaklejaniu się uszczelki po długim stanie statycznym. Niewielki wyciek z trzpienia można naprawić poprzez niewielką regulację uszczelnienia. Uwzględnij stan połączeń i uchwytów w regularnych rundach inspekcji zakładu.

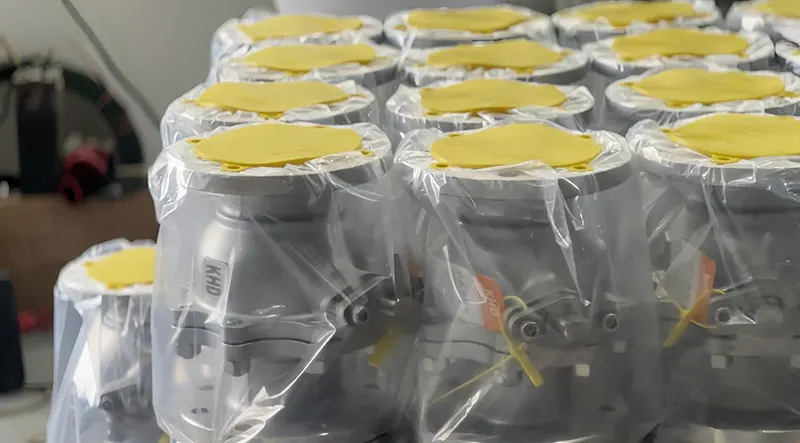

Jako producent zaworów posiadający certyfikaty API, ISO i CE, każda jednostka przed wysyłką przechodzi próbę ciśnieniową, próbę szczelności i kontrolę wzrokową. Nasz kompletny przepływ pracy związany z kontrolą jakości obejmuje kontrolę przyjęcia surowców, precyzyjną obróbkę aż po walidację gotowego produktu. Certyfikaty badań materiałów mogą być dostarczone na potrzeby składania ofert i akceptacji projektów zagranicznych.

Dostępna jest elastyczna usługa niestandardowa OEM i ODM: obsługiwana jest regulacja materiału, specjalny rozmiar, wykończenie powierzchni, grawerowanie logo i optymalizacja warunków niestandardowych. Elastyczne MOQ uwzględnia małe próbki próbne, a także masowe zamówienia zbiorcze w przypadku projektów na dużą skalę.

Nasze ręczne zawory kulowe ze stali nierdzewnej zyskały szerokie uznanie na rynku w Azji Południowo-Wschodniej, na Bliskim Wschodzie, w Afryce, Europie i poza nią. Dzięki stałej wydajności w terenie i sprawdzonej długoterminowej trwałości zbudowaliśmy solidne, długoterminowe partnerstwa z dystrybutorami, wykonawcami prac inżynieryjnych i operatorami instalacji końcowych na całym świecie. Niezależnie od tego, czy potrzebujesz niezawodnych urządzeń do ciągłej realizacji projektów, czy do regularnego uzupełniania zapasów, skontaktuj się z naszym zespołem. Jesteśmy gotowi udostępnić pełne karty techniczne i konkurencyjne oferty dostosowane do Twoich rzeczywistych wymagań.
