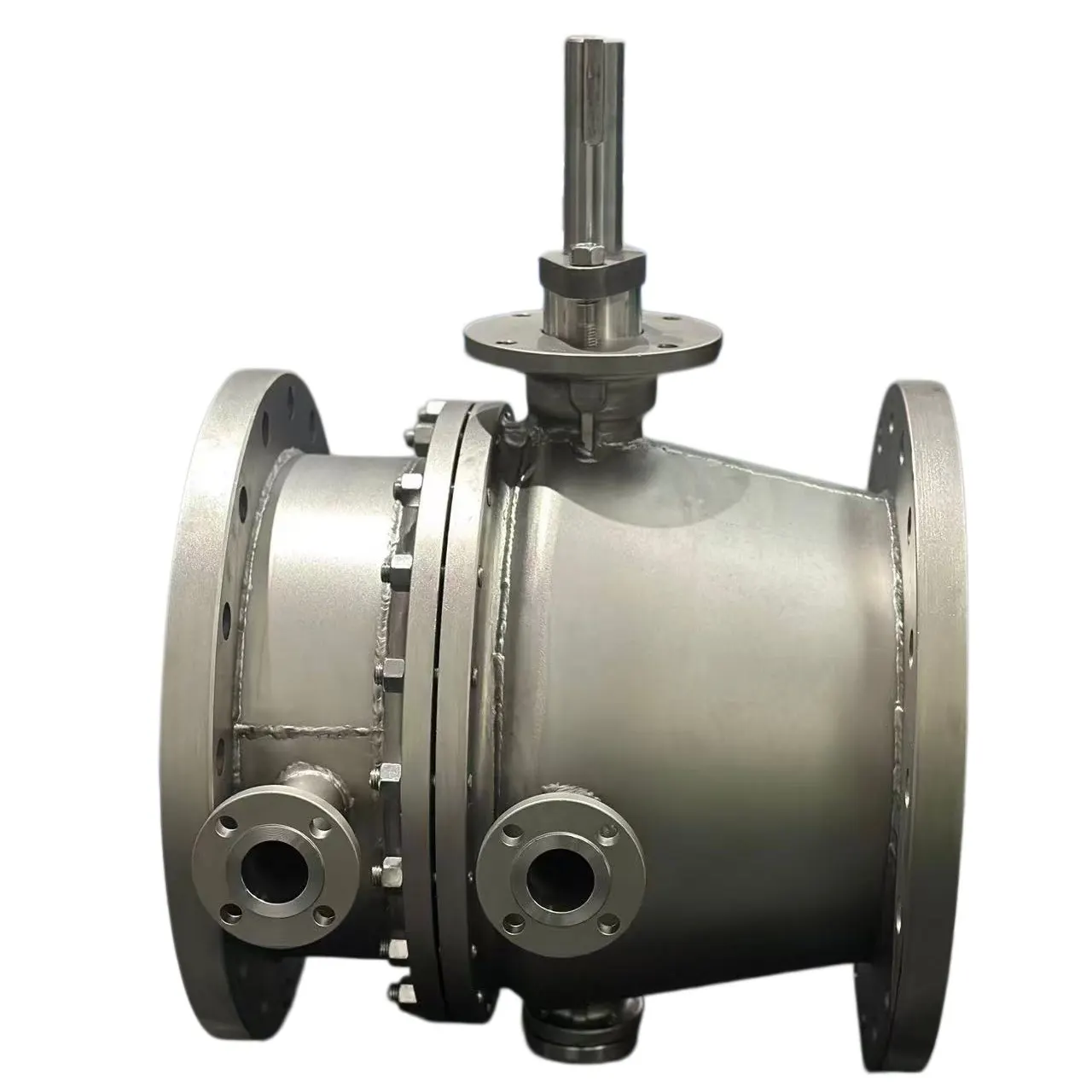

Stały zawór kulowy ze stali nierdzewnej Zawór kulowy z kutym kołnierzem

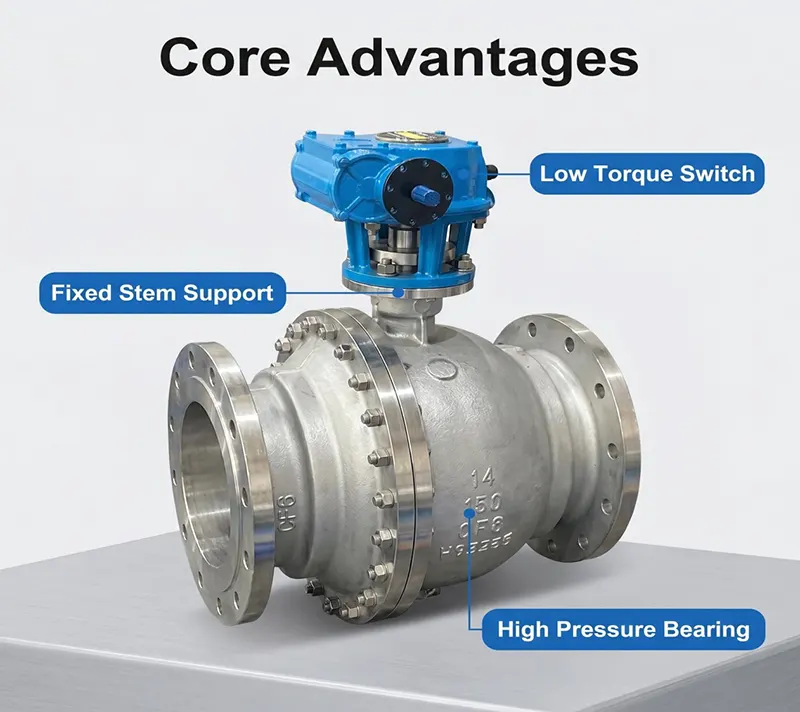

Cechy produktu

- Stała konstrukcja kulowa montowana na czopie, odpowiednia do pracy z dużymi średnicami i wysokim ciśnieniem.

- Kuty korpus zaworu z gęstego materiału, o wysokiej wytrzymałości mechanicznej i dobrych właściwościach antykorozyjnych.

- Konstrukcja z pełnym portem, mały opór przepływu, duża przepustowość, wygodna do czyszczenia rurociągów.

- Sprężynowe pływające gniazdo zapewnia dwukierunkowe szczelne odcięcie i niski poziom wycieków.

- Konstrukcja trzpienia zapobiegająca wydmuchowi, wbudowana w antystatyczną i ognioodporną konstrukcję zgodną z API 607.

- Samoodciążające gniazdo w przypadku nieprawidłowego nadciśnienia we wnęce, aby poprawić bezpieczeństwo pracy.

- Niski moment obrotowy, obsługuje częste cykle otwierania i zamykania, zapewniając długoterminową stabilną pracę.

Kluczowe atrybuty

Struktura produktu

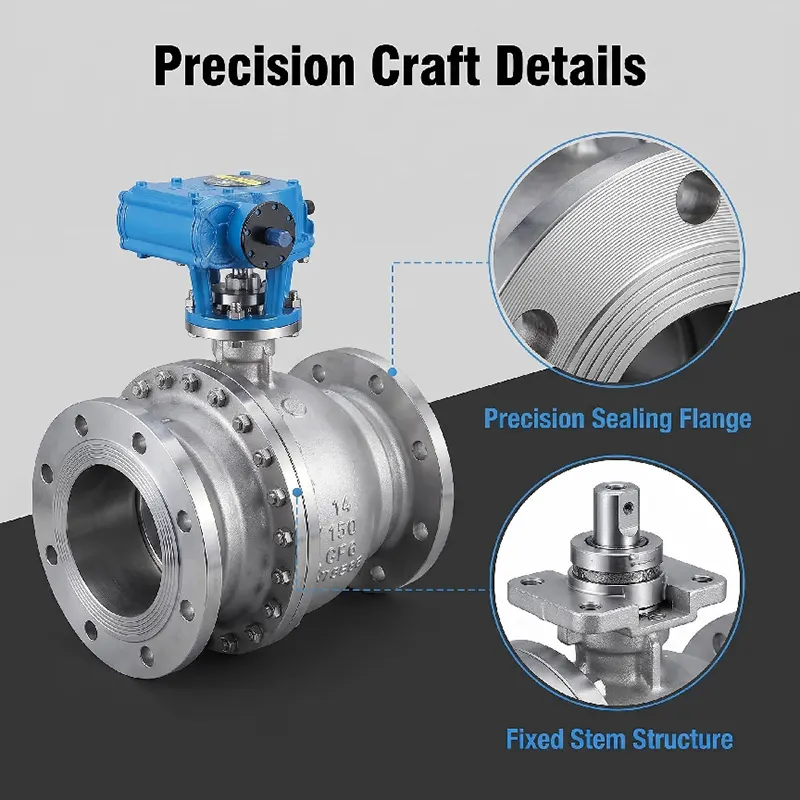

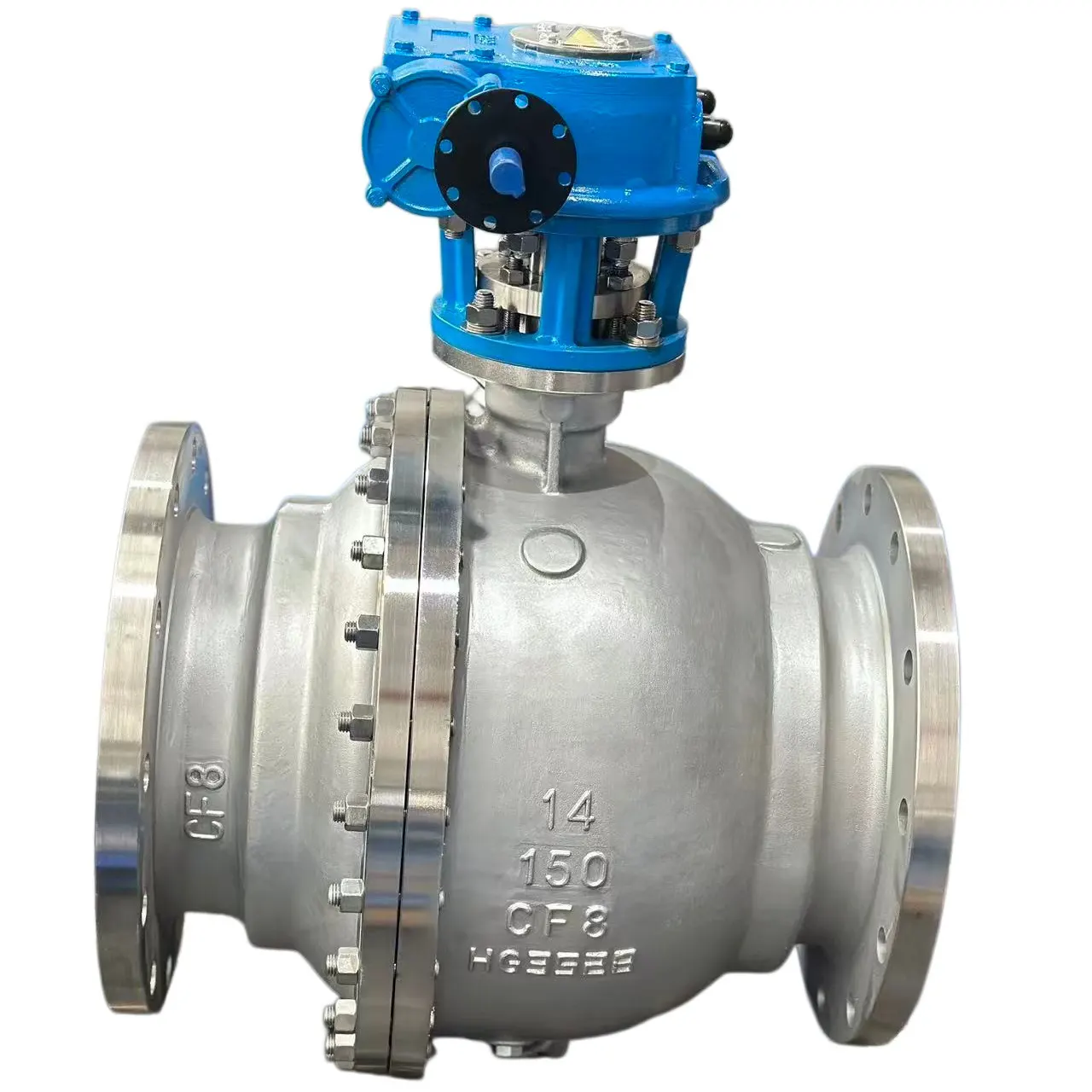

Jest to stały zawór kulowy ze stali nierdzewnej, kuty zawór kulowy z kołnierzem. Kula jest podtrzymywana przez górny i dolny wał czopowy, zamiast unosić się na skutek siły siedziska. Główne komponenty obejmują kuty korpus zaworu, pokrywę, stałą kulę, górny i dolny wał czopowy, wstępnie napięte sprężynami pływające gniazda, trzpień zapobiegający wydmuchowi, końcówki połączeń kołnierzowych oraz górną podkładkę montażową ISO 5211 do siłowników. Na życzenie dostępna jest funkcja podwójnego blokowania i odpowietrzania. Opcje czoła kołnierza: RF, RTJ.

- Korpus zaworu / pokrywa: kuta stal nierdzewna A182 F304 / A182 F316L

- Kulka: kuta stal nierdzewna, chromowana na twardo lub utwardzana stellitem

- Trzon: stal nierdzewna A182 F316

- Uszczelnienie gniazda: PTFE / RPTFE dla miękkiego uszczelnienia; Twardy stop Stellite 6 do twardych uszczelek metalowych

- Uszczelka i pierścień uszczelniający: FKM, PTFE, dostosowane do mediów o różnej temperaturze

- Śruby: śruby ze stali nierdzewnej B8 / B8M

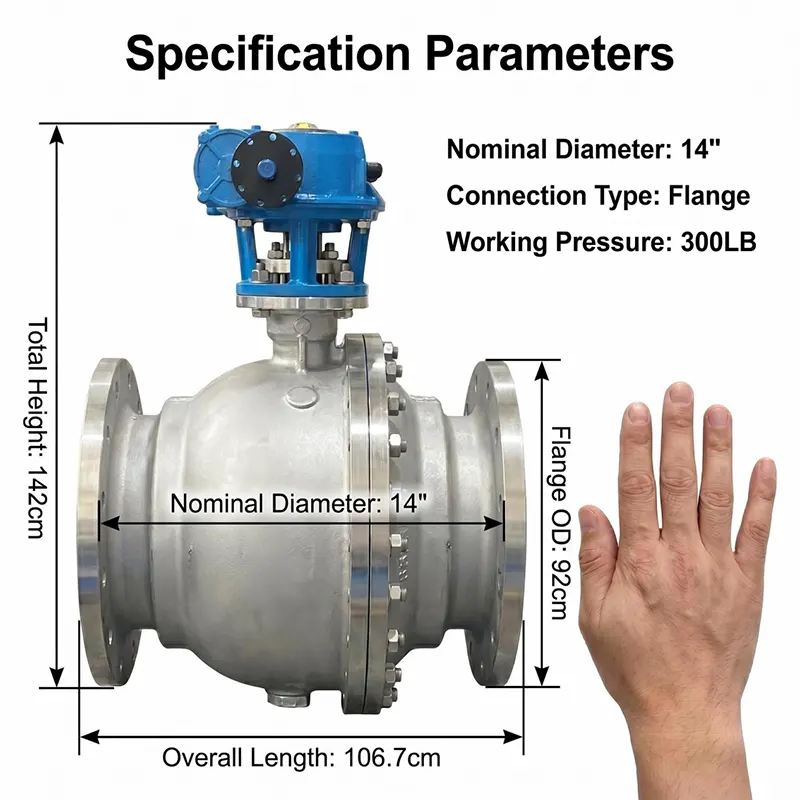

Zakres ciśnienia i temperatury

-Klasa ciśnienia: PN16-PN100, Class150-Class2500

-Temperatura pracy:

• Wersja z miękkim uszczelnieniem: -29 ℃ ~ +200 ℃

• Wersja z twardą uszczelką metalową: -29 ℃ ~ +425 ℃

- Standard testowy: API 598, test powłoki 1,5-krotność ciśnienia znamionowego; test gniazda 1,1-krotność ciśnienia znamionowego

-Zakres rozmiarów: DN50-DN600 (NPS2"-NPS24")

Typy operacji

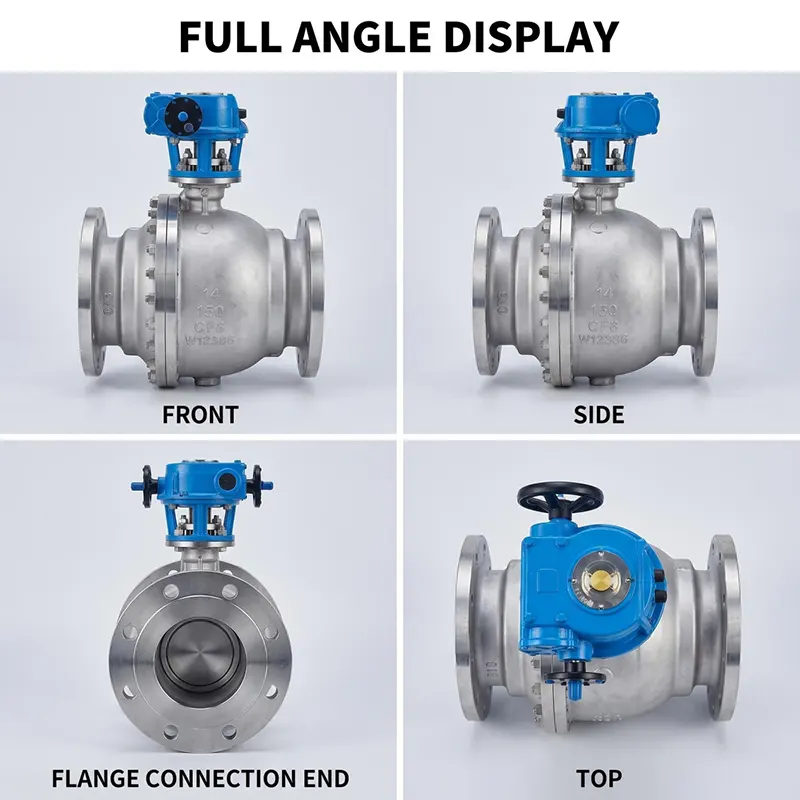

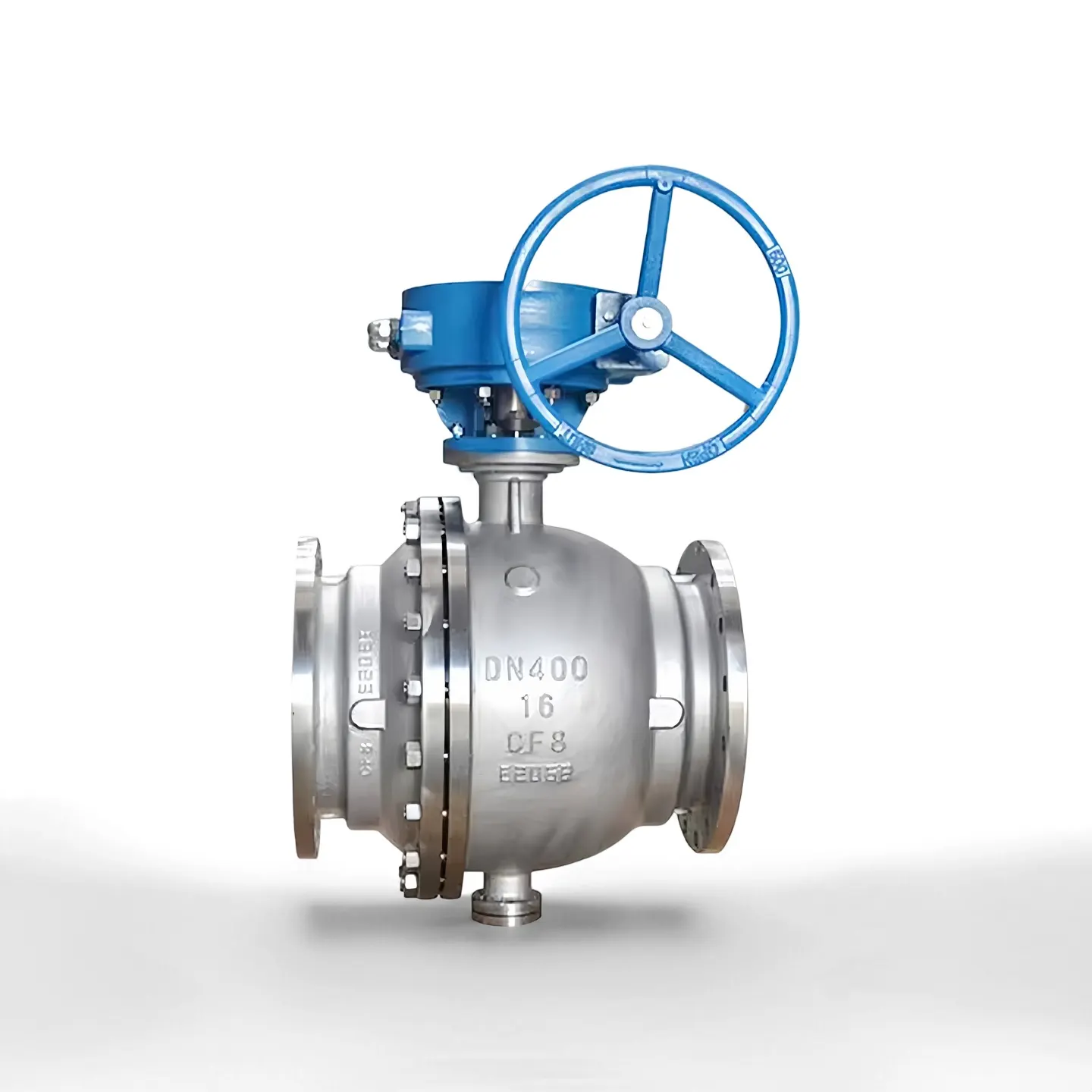

-Ręczny: Operator przekładni ślimakowej do dużych wymagań dotyczących momentu obrotowego

-Pneumatyczny: siłownik pneumatyczny jednostronnego/dwustronnego działania, z wyłącznikiem krańcowym i zaworem elektromagnetycznym

-Elektryczny: siłownik elektryczny typu on-off lub modulacyjny do zdalnego automatycznego sterowania

-Uruchamianie hydrauliczne/elektrohydrauliczne dostępne na specjalne zamówienie

Wszystkie siłowniki pasują do platformy montażowej ISO 5211.

Aplikacje

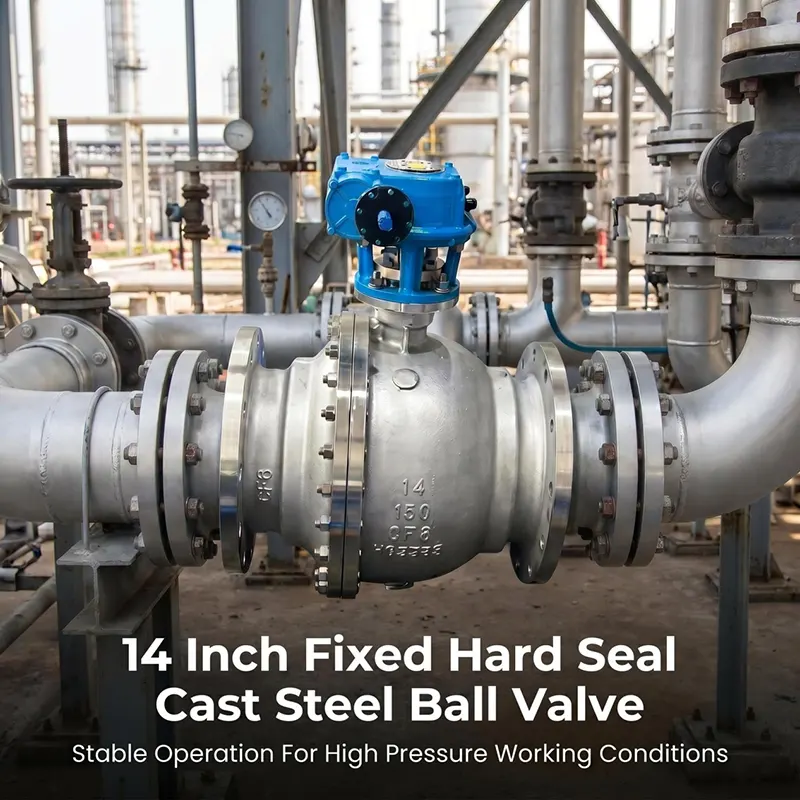

Szeroko stosowane do usług włączania i wyłączania oraz izolacji cieczy, gazów i mediów korozyjnych. Stosowane głównie w długodystansowych rurociągach naftowych i gazowych, zakładach petrochemicznych, przetwórstwie chemicznym, wytwarzaniu energii, uzdatnianiu wody, LNG i innych ciężkich projektach przemysłowych.

Dlaczego warto wybrać nasz stały zawór kulowy ze stali nierdzewnej, kuty zawór kulowy z kołnierzem?

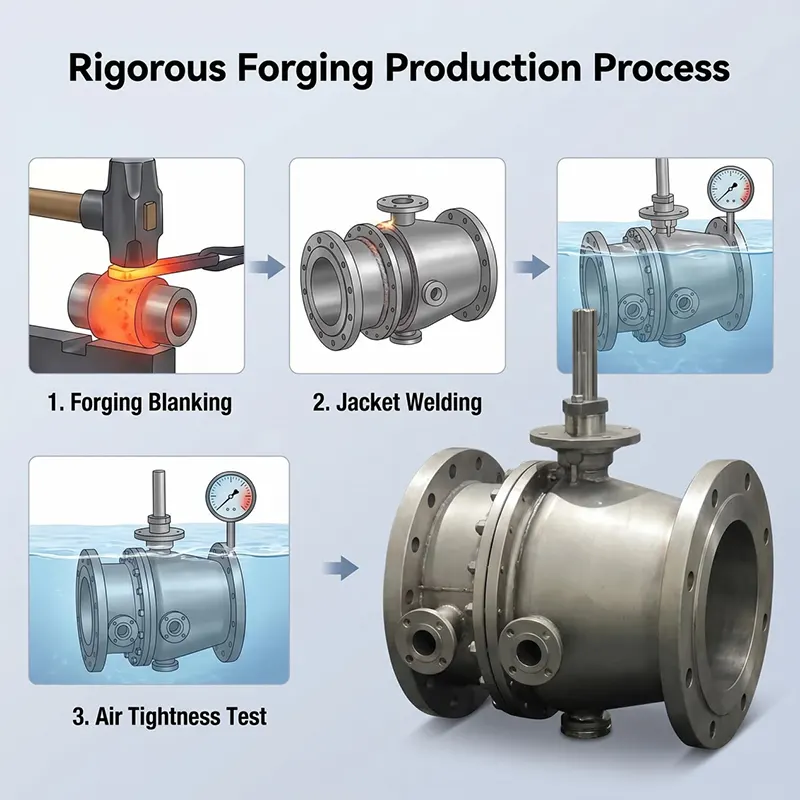

1. Przyjąć pełny proces kucia, materiał wewnętrzny jest zwarty bez defektów porowatości odlewu, zamontować rurociąg o dużej wytrzymałości pod wysokim ciśnieniem.

2. Konstrukcja z nieruchomą kulą czopową znacznie zmniejsza moment roboczy w przypadku dużych rozmiarów i warunków pracy pod wysokim ciśnieniem.

3. Ścisła kontrola przychodzącego materiału, każdy zawór przechodzi przed dostawą pełny test hydrostatyczny i szczelności gniazda gazowego.

4. Obsługuj dwie wersje z miękkim uszczelnieniem i metalowym uszczelnieniem twardym, aby dopasować je do różnych wymagań temperaturowych i średnich.

5. Oferujemy pełne wsparcie techniczne, przegląd rysunków i wskazówki posprzedażne dla Twojego projektu.

Przewodnik zakupowy

Wysyłając zapytanie prosimy o podanie poniższych informacji:

1. Rozmiar nominalny i klasa ciśnienia

2. Czynnik roboczy, rzeczywista temperatura pracy

3. Typ uszczelnienia: miękka uszczelka lub twarda metalowa uszczelka

4. Typ operacji (przekładnia ślimakowa / pneumatyczna / elektryczna itp.)

5. Standard kołnierza i typ czoła kołnierza (RF / RTJ)

6. Specjalne wymagania: ognioodporne, funkcja DBB, obróbka antykorozyjna itp.

Nasz inżynier zaoferuje odpowiednią propozycję w zależności od warunków pracy.

Pakowanie i wysyłka

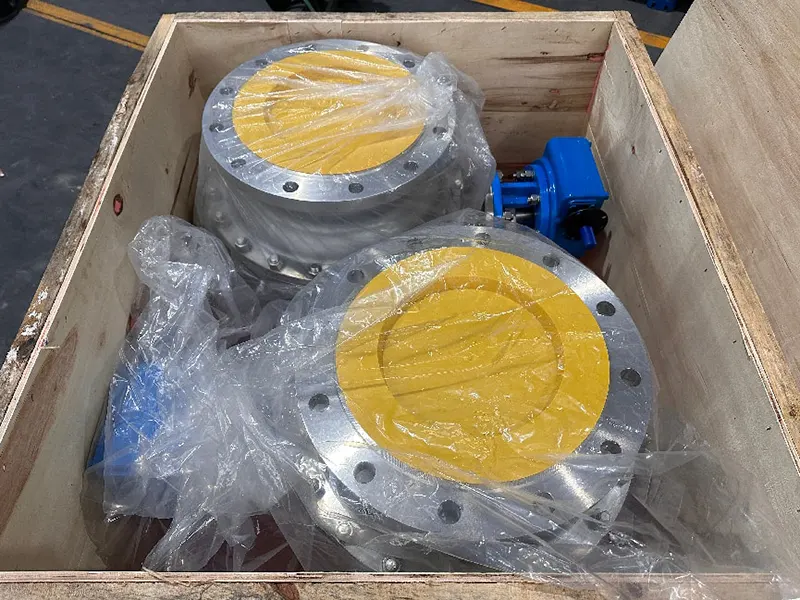

Każdy zawór zostanie oczyszczony i zabezpieczony przed zapakowaniem. Porty zaworów są uszczelnione plastikowymi zatyczkami, aby utrzymać wewnętrzną przestrzeń w czystości. Zawory pakowane są w skrzynie z litej sklejki, odpowiednie do transportu morskiego. Obsługujemy EXW, FOB, CIF, DAP i inne warunki handlowe. Towar może zostać dostarczony do wyznaczonego portu morskiego lub magazynu.

OEM i ODM

Akceptujemy zamówienia OEM i ODM. Możemy dostosować materiał korpusu, materiał uszczelnienia, standard kołnierza, specjalny trzpień przedłużający, specjalne malowanie i oznakowanie logo zgodnie z rysunkiem klienta lub wymaganiami technicznymi. Elastyczne MOQ dla zamówień projektowych.

Kontrola i testowanie

Każdy zawór przed wysyłką przechodzi pełną kontrolę zgodnie ze standardem API 598.

- Kontrola przychodzącego surowca: sprawdzenie składu chemicznego materiału i właściwości mechanicznych, przedstawienie protokołu identyfikowalności materiału.

- Próba hydrostatyczna powłoki: 1,5-krotność ciśnienia znamionowego korpusu zaworu i pokrywy.

- Test szczelności gniazda: 1,1-krotność ciśnienia znamionowego, woda lub azot.

- Kontrola wzrokowa, kontrola wymiarów, kontrola farby i wykończenia powierzchni.

- Test świadka przeprowadzony przez instytut strony trzeciej, taki jak SGS, BV, jest akceptowalny na życzenie klienta.

- Można dostarczyć pełny zestaw dokumentów, w tym certyfikat testu materiałowego MTC, raport z testu wodnego i certyfikat zgodności.

Przewodnik instalacji i konserwacji

- Przed instalacją dokładnie oczyścić rurociąg, aby usunąć żużel spawalniczy, piasek i gruz, unikać uszkodzenia powierzchni uszczelniającej.

- Zamontować zawór we właściwym kierunku przepływu, dokręcić śruby kołnierza na krzyż i równomiernie.

- Nie pozostawiaj zaworu w pozycji półotwartej podczas długiego przechowywania lub pracy.

- W przypadku normalnej pracy należy okresowo uruchamiać cykl zamykania przy pełnym skoku, aby zapobiec sklejaniu się uszczelki.

- Podczas rutynowej kontroli na miejscu sprawdzić połączenie kołnierzowe i uszczelnienie trzpienia pod kątem wycieków zewnętrznych.

- Wymienić zużyte części uszczelnienia podczas planowanego przestoju; użyj odpowiedniego materiału uszczelniającego dla danego medium roboczego.

- Jeśli jest wyposażony w siłownik, regularnie sprawdzaj moment obrotowy siłownika i stan wyłącznika krańcowego.

Obsługa posprzedażna

-Okres gwarancji: 12 miesięcy gwarancji licząc od daty wysyłki, na wady produkcyjne.

-Zapewniamy wsparcie techniczne, w tym przegląd rysunków, potwierdzenie parametrów i wskazówki dotyczące obsługi.

-Nasz zespół inżynierów odpowiada na zapytania techniczne w ciągu 24 godzin roboczych.

-Części zamienne (siedzenia, uszczelki, uszczelnienie trzpienia) są dostępne do ponownego zamówienia.

- W przypadku zamówień na dużą skalę można zorganizować konsultacje techniczne na miejscu.

Uwaga: Gwarancja NIE obejmuje uszkodzeń spowodowanych niewłaściwą instalacją, niewłaściwą obsługą lub niewłaściwym stanem nośnika.

Powiązane polecane produkty

-Pływający zawór kulowy (2-częściowy/3-częściowy zawór kulowy ze stali nierdzewnej)

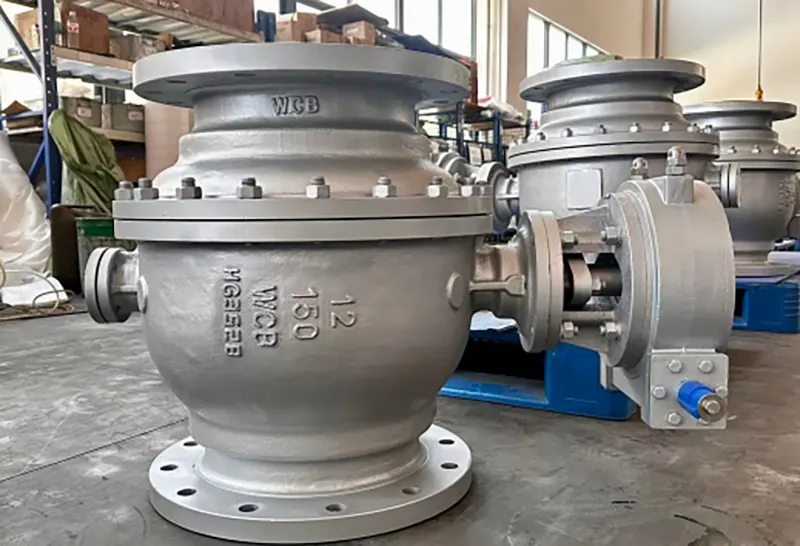

-Zawór kulowy ze stałym czopem ze stali węglowej WCB

- Stały zawór kulowy z izolacją płaszczową do mediów o wysokiej lepkości

-Zawór kulowy z kompletnym zestawem siłownika pneumatycznego/elektrycznego

-Metalowy, twardy, uszczelniony stały zawór kulowy do pracy w wysokich temperaturach

Siła naszej fabryki

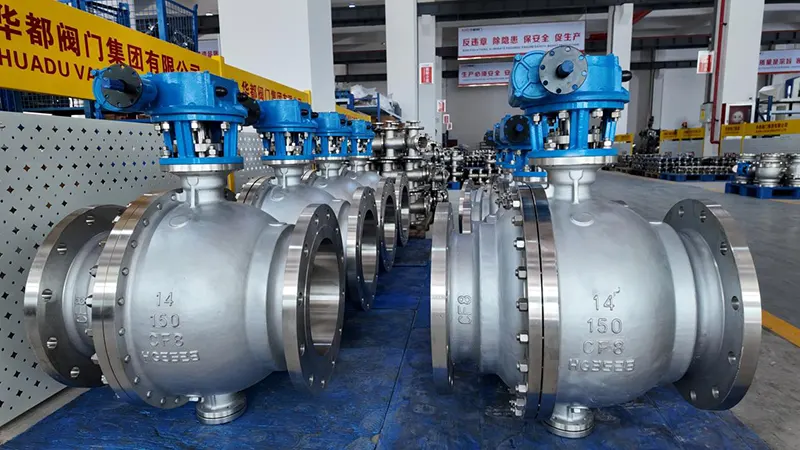

Grupa Huadu Valve ma siedzibę w Wenzhou w Chinach i specjalizuje się w projektowaniu, kuciu, obróbce i montażu zaworów przemysłowych. Posiadamy kompletne linie produkcyjne, w tym warsztat kuźniczy, warsztat obróbki CNC, warsztat montażowy i niezależne laboratorium testowe. Wszystkie krytyczne procesy produkcyjne są realizowane we własnym zakresie, a nie w całości zlecane na zewnątrz. Mamy bogate doświadczenie w zakresie zamówień na zagraniczne projekty związane z gazem ziemnym, petrochemią i wodociągami. Nasze produkty są eksportowane do Azji Południowo-Wschodniej, Bliskiego Wschodu, Europy i innych regionów.

Zadzwoń z zapytaniem

Prześlij nam szczegółowe wymagania dotyczące warunków pracy, w tym rozmiar, ciśnienie, medium, temperaturę, rodzaj operacji i wymagania specjalne. Nasz zespół techniczny wkrótce oceni i przygotuje dla Ciebie formalną ofertę cenową. Witamy przykładowe zamówienie i współpracę przy dużych projektach.
