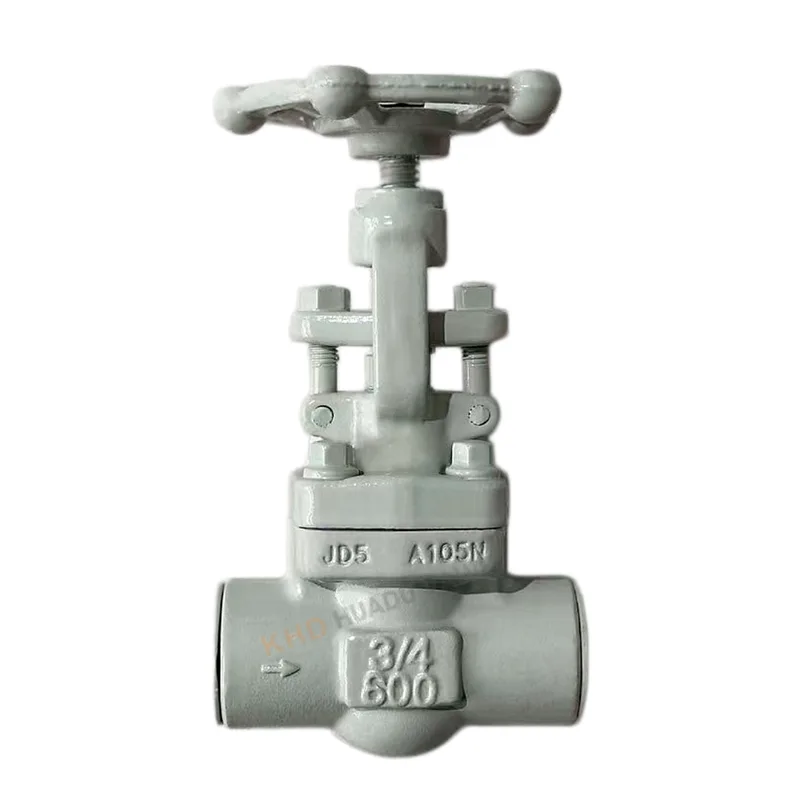

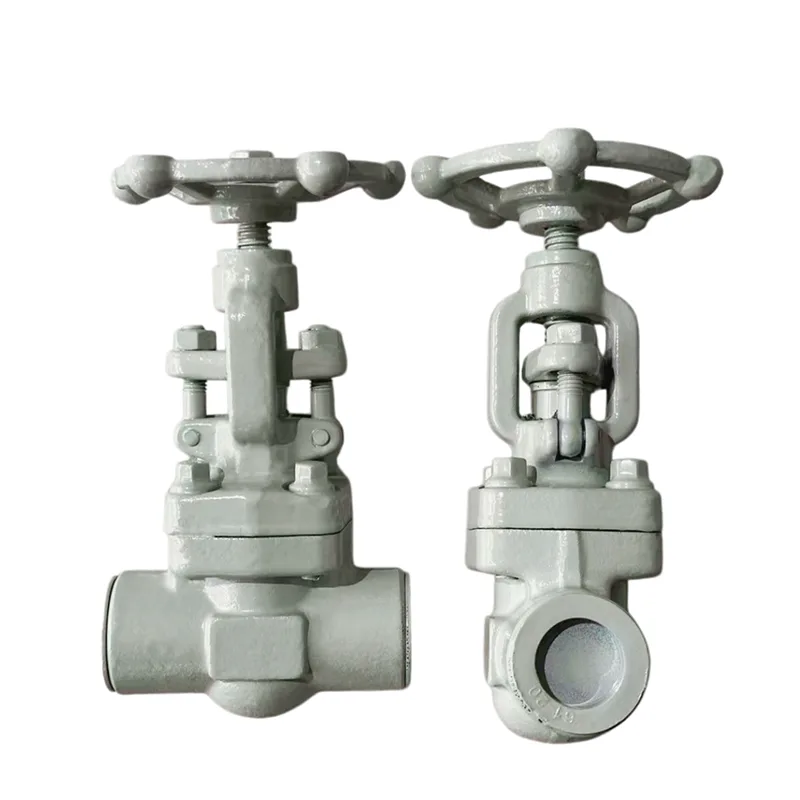

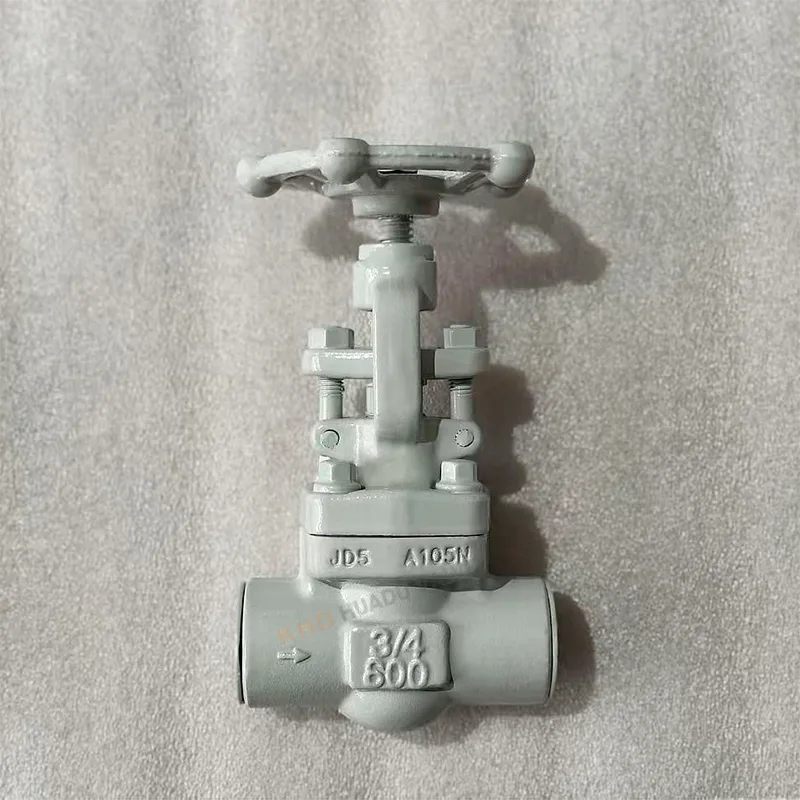

Zasuwa kuta z gniazdem spawanym

Kuta zasuwa zasuwowa z gniazdem spawanym jest wysokociśnieniowym zaworem przemysłowym przeznaczonym do odcinania rurociągów i kontroli przepływu. Wyprodukowany przez Huadu Valve Group, wykorzystuje kutą stal węglową A105N i nadaje się do warunków pracy klasy 600. Jest szeroko stosowany w instalacjach naftowych, chemicznych, energetycznych i parowych pod wysokim ciśnieniem, gdzie bezpieczeństwo i szczelność mają kluczowe znaczenie. Kuta zasuwa z tuleją spawaną zapewnia stabilną pracę i długą żywotność w wymagających środowiskach przemysłowych.

Zalety surowców i konstrukcji

Korpus z kutej stali wysokiej jakości

Kuta zasuwa zasuwowa wykonana z kutej stali węglowej A105N, zapewniająca:

Wysoka wytrzymałość i gęstość

Doskonała odporność na uderzenia

Brak wad odlewniczych, takich jak pory lub dziury po piasku

Ścisła kontrola materiałów

Każda partia surowców jest testowana za pomocą analizy spektralnej, aby zapewnić:

Dokładny skład chemiczny

Żadnych materiałów pochodzących z recyklingu lub niespełniających norm

Stabilna wydajność mechaniczna

Korzyści z połączenia gniazdowego i spawanego

Typ połączenia kutej zasuwy zgrzewanej z gniazdem zapewnia:

Silne działanie uszczelniające

Lepsza odporność na wysokie ciśnienie niż kołnierze

Zmniejszone ryzyko wycieku w krytycznym systemie

Dane techniczne

Parametry standardowe

Rozmiar: DN15–DN50 (standardowy magazyn)

Wartość ciśnienia: klasa 300 / klasa 600

Materiał: kuta stal węglowa A105N

Typ: Kuta zasuwa zasuwowa spawana z gniazdem

Zakres temperatur: -29°C do 570°C

Proces produkcyjny

Zasuwa kuta zgrzewana z gniazdem jest produkowana poprzez:

Kucie matrycowe integralne

Obróbka cieplna (proces normalizacji)

Precyzyjna obróbka CNC

Funkcje wydajności

Dokładność powierzchni uszczelniającej na poziomie mikronów

Skuteczność uszczelnienia zerowego wycieku

Płynna praca bez zacięć

Nadaje się do systemów parowych o wysokiej temperaturze

Obszary zastosowań

Przemysł naftowy i gazowy

Zasuwa kuta zgrzewana z gniazdem jest szeroko stosowana w:

Rurociągi rafineryjne

Systemy przekładni olejowych

Instalacje gazu ziemnego

Przemysł Chemiczny

Rurociągi chemiczne wysokiego ciśnienia

Układy kontroli płynów korozyjnych

Systemy wlotu/wylotu reaktora

Przemysł energetyczny

Rurociągi parowe

Systemy zasilania cieplnego

Rurociągi kondensatu

Ogólne zastosowanie przemysłowe

Rurociągi wysokociśnieniowe o małej średnicy

Systemy izolacji sprzętu

Aplikacje z wyłącznikiem bezpieczeństwa

Kluczowe atrybuty

Często zadawane pytania

Co to jest połączenie kielichowo-spawane?

Połączenie kielichowe to metoda łączenia rur, w której rura jest wkładana do wgłębionego kielicha, a następnie spawana na zewnątrz. Jest powszechnie stosowany w systemach wysokociśnieniowych o małej średnicy.

W przypadku kutej zasuwy spawanej kielichowo, rurę wkłada się do kielicha końcowego zaworu i spawa w celu utworzenia mocnego, odpornego na wycieki połączenia.

Kluczowe cechy połączenia kielichowo-spawanego

Wysoka wytrzymałość i odporność na ciśnienie

Doskonałe właściwości uszczelniające

Nadaje się do małych rurociągów DN15–DN50

Zmniejszone ryzyko wycieku w porównaniu do połączeń gwintowych

Powszechnie stosowane w systemach naftowych, gazowych i parowych

Czy zawory kielichowe należy demontować przed spawaniem?

Tak, absolutnie. Przed montażem kutej zasuwy spawanej z gniazdem, NIE należy częściowo montować zaworu podczas spawania.

Prawidłowa praktyka instalacyjna:

Jeśli to możliwe, usuń elementy wewnętrzne (lub upewnij się, że zawór jest całkowicie otwarty)

Włóż rurę całkowicie do kielicha

Zachowaj małą szczelinę dylatacyjną (~1,5–2 mm)

Spawać wyłącznie na złączu zewnętrznym

Przed uruchomieniem zaworu należy poczekać na ochłodzenie

Ważne uwagi:

Unikaj przegrzania korpusu zaworu

Zapobiegaj przedostawaniu się żużla spawalniczego do wnęki zaworu

Przed spawaniem należy zapewnić prawidłowe ustawienie

Nieprawidłowe spawanie może uszkodzić powierzchnie uszczelniające i skrócić żywotność zaworu.

Jaka jest różnica między OS&Y a przykręcaną maską?

Są to dwie różne konstrukcje konstrukcyjne stosowane w zasuwach.

OS&Y (śruba zewnętrzna i jarzmo)

Gwint trzpienia znajduje się na zewnątrz korpusu zaworu

Widoczny ruch trzpienia wskazuje stan otwarty/zamknięty

Łatwiejsza konserwacja i monitorowanie działania

Powszechnie stosowane w instalacjach przeciwpożarowych i przemysłowych

Przykręcana maska

Pokrywa jest połączona z korpusem zaworu za pomocą śrub

Wewnętrzna konstrukcja trzpienia (niewidoczna z zewnątrz)

Zwarta konstrukcja

Szeroko stosowany w ogólnych zastosowaniach przemysłowych

Proste porównanie:

OS&Y = widoczność zewnętrzna + łatwe monitorowanie pracy

Przykręcana maska ​​= kompaktowa + ekonomiczna konstrukcja

Obydwa typy można zastosować w kutych zasuwach spawanych z gniazdem, w zależności od wymagań projektu.
