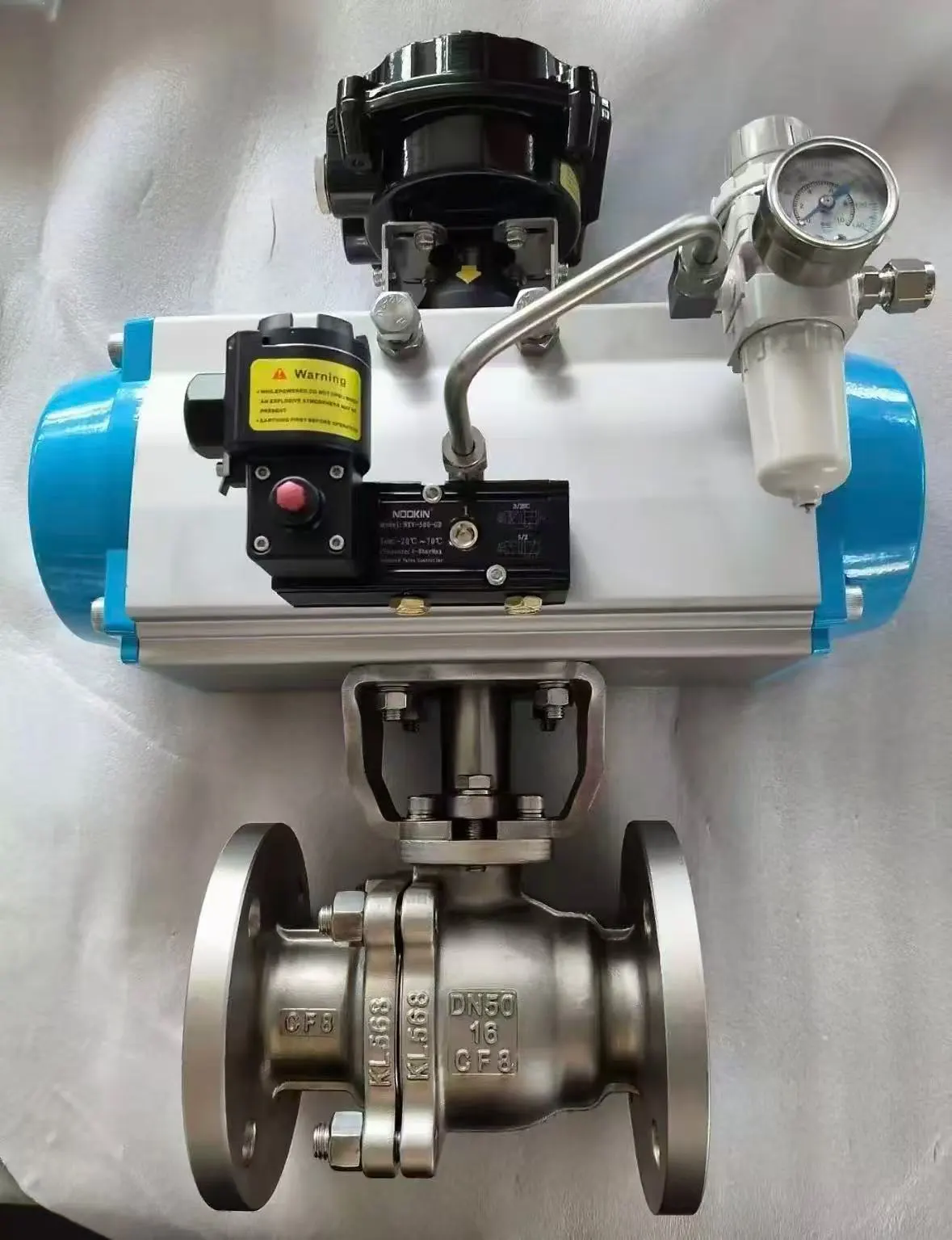

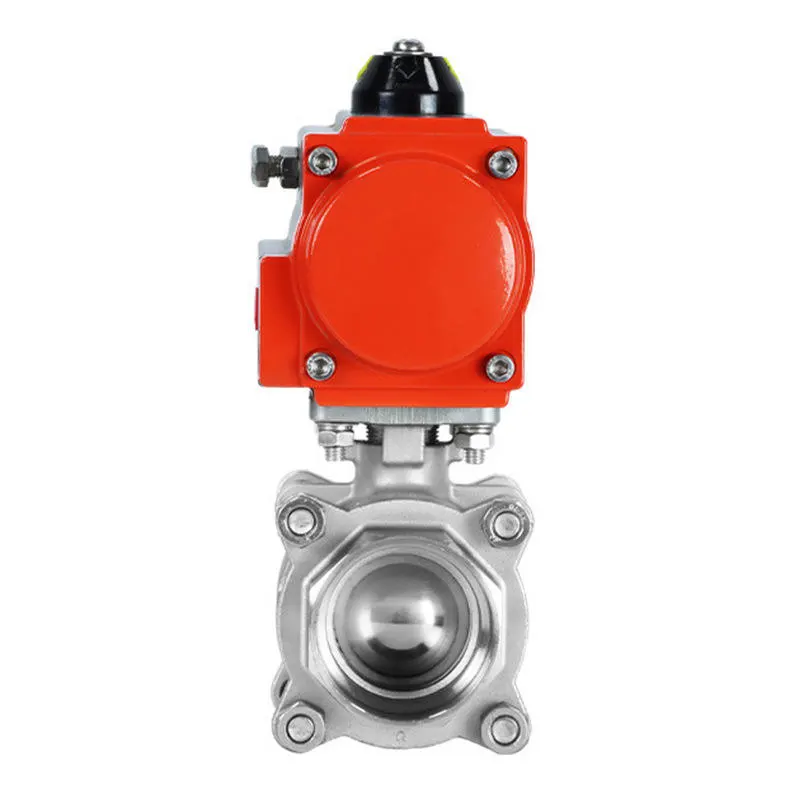

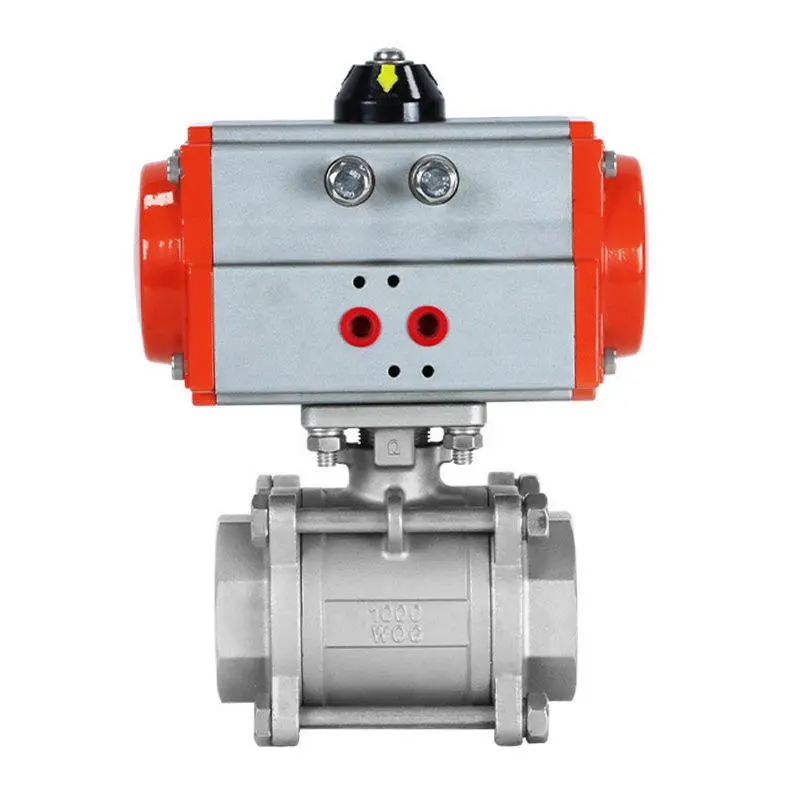

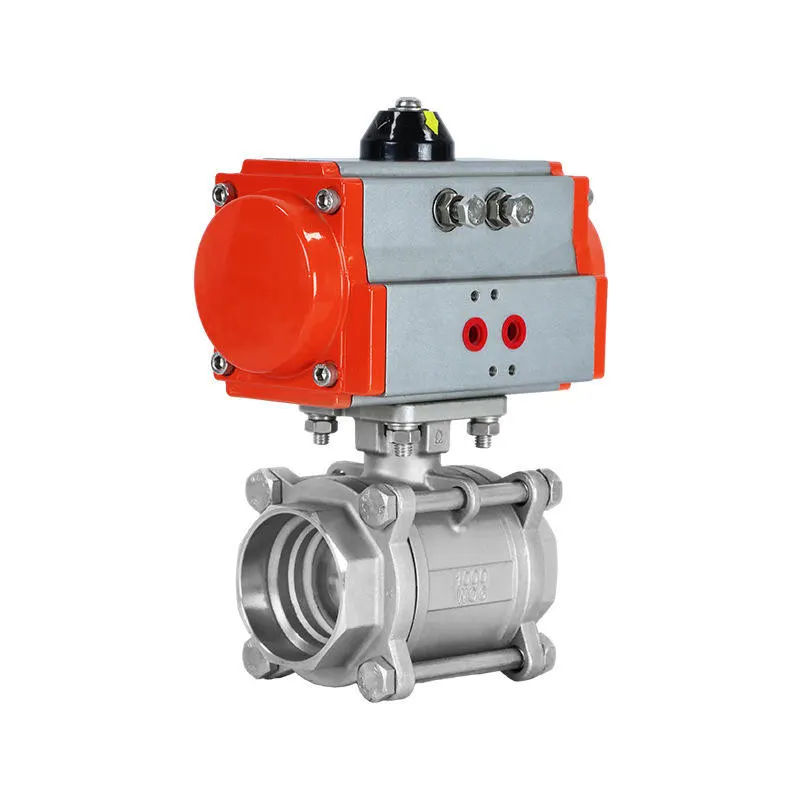

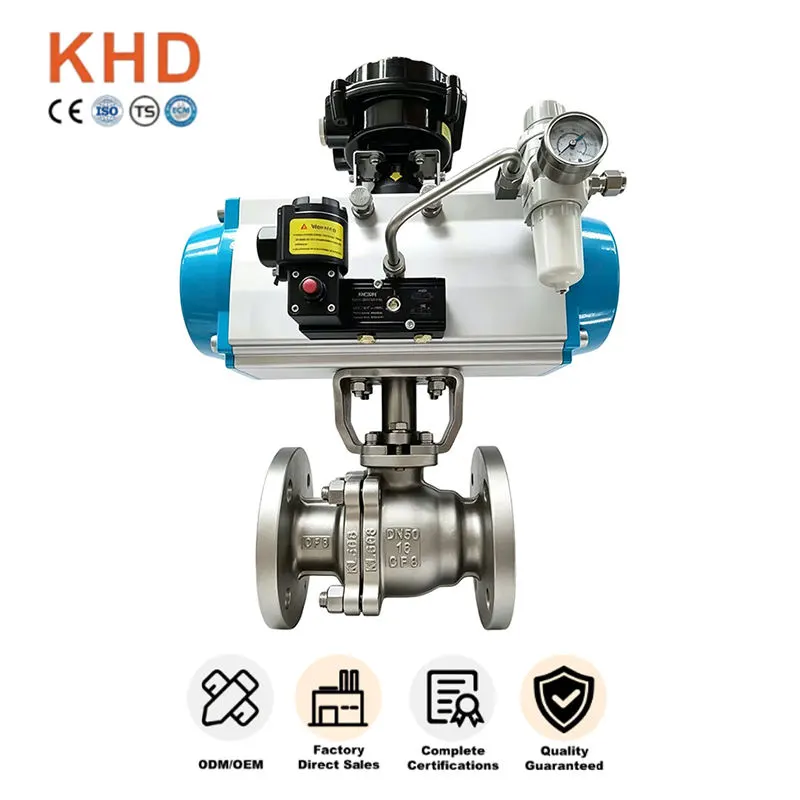

Pneumatyczny zawór kulowy kołnierzowy ze stali nierdzewnej

Pneumatyczny zawór kulowy kołnierzowy ze stali nierdzewnej jest zautomatyzowanym zaworem przemysłowym przeznaczonym do kontroli i odcinania przepływu w rurociągach. Wyprodukowany przez Huadu Valve Group, wykorzystuje stal nierdzewną SS304 / SS316 i doskonale nadaje się do automatycznych przemysłowych warunków pracy.

Jest szeroko stosowany w pomocniczych rurociągach chemicznych, zakładach uzdatniania wody, liniach przetwarzania gazu ropopochodnego i zautomatyzowanych systemach produkcyjnych, gdzie krytyczna jest automatyczna kontrola, odporność na korozję i bezpieczeństwo operacyjne.

Pneumatyczny zawór kulowy kołnierzowy ze stali nierdzewnej zapewnia stabilną pracę i długą żywotność w wymagających środowiskach przemysłowych.

Kluczowe atrybuty

Zalety surowców i konstrukcji

Korpus zaworu ze stali nierdzewnej wysokiej jakości

Pneumatyczny zawór kulowy kołnierzowy ze stali nierdzewnej jest wykonany z prawdziwej stali nierdzewnej SS304 i SS316, co zapewnia:

-Doskonała odporność na rdzę, utlenianie i korozję w wilgotnych, słonych i lekko korozyjnych mediach

-Unikaj gromadzenia się rdzy, tworzenia się kamienia i średnich zanieczyszczeń podczas długotrwałej pracy

-Standardowa technologia odlewania i kucia eliminuje wewnętrzne dziury piaskowe i wady szczelin powietrznych

-Solidna konstrukcja odporna na ciśnienie, odporna na odkształcenia podczas ciągłej pracy i częstych cykli

-Mniejsze ryzyko nieoczekiwanych awarii i obniżony koszt wymiany przez użytkownika końcowego

Ścisła kontrola materiałów

Każda partia surowców jest testowana w celu zapewnienia:

-Dokładny skład chemiczny dla gatunków SS304 / SS316

-Żadnych materiałów pochodzących z recyklingu lub niespełniających norm

-Stabilna wydajność mechaniczna w trudnych warunkach terenowych

Korzyści z napędu siłownika pneumatycznego

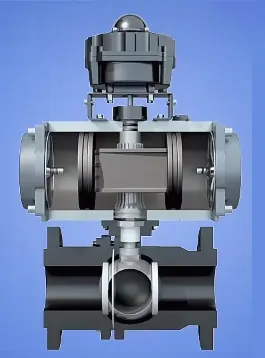

Pneumatyczny zawór kulowy kołnierzowy ze stali nierdzewnej jest wyposażony w najwyższej jakości siłownik pneumatyczny, który zapewnia następujące podstawowe zalety:

-Napędzane powietrzem działanie włączające i wyłączające o 90 stopni, nie wymaga obsługi ręcznej

-Wsparcie zaworu elektromagnetycznego, wyłącznika krańcowego i połączenia PLC do zdalnego automatycznego sterowania

- Nadaje się do stosowania na dużych wysokościach, w zamkniętych warsztatach i zakładach chemicznych wysokiego ryzyka, aby uniknąć ręcznych zagrożeń bezpieczeństwa

- Czułe i stabilne przełączanie, dostosowane do częstych cykli włączania i wyłączania zautomatyzowanych linii produkcyjnych

Korzyści ze standardowego połączenia kołnierzowego

Standardowe przemysłowe połączenie kołnierzowe zapewnia:

- Solidne mocowanie, doskonała szczelność i duża nośność na ciśnienie dla rurociągów o dużym obciążeniu

-Łatwe ustawienie i montaż przy użyciu standardowych kołnierzy rurowych podczas instalacji na miejscu

-Wygodny demontaż, kontrola i konserwacja podczas późniejszego remontu rurociągu

- Konstrukcja wewnętrzna o pełnym otworze minimalizuje opory przepływu, zmniejsza straty ciśnienia i gwarantuje płynną transmisję medium

- W pełni kompatybilny z głównymi międzynarodowymi normami dotyczącymi rurociągów przemysłowych

Zoptymalizowana profesjonalna struktura uszczelniająca

Zoptymalizowane szczegóły uszczelnienia tego pneumatycznego zaworu kulowego z kołnierzem zapewniają:

-Wysokiej jakości gniazdo PTFE o właściwościach samosmarujących i niskim tarciu, płynne przełączanie bez zarysowania rdzenia kulkowego

- Lepszy efekt uszczelnienia pod ciśnieniem znamionowym, kompensujący niewielkie zużycie spowodowane długotrwałym działaniem

- Konstrukcja trzpienia zapobiegająca wydmuchowi wraz z wielowarstwowym uszczelnieniem, zapobiegająca wyrzucaniu trzpienia i niewielkim wyciekom zewnętrznym

-Polerowany pływający rdzeń kulowy zapewnia precyzyjne dopasowanie z gniazdami zapewniającymi niezawodne dwukierunkowe szczelne odcięcie cieczy i gazu

Opcjonalne tryby bezpieczeństwa siłownika

Wiele opcji siłowników spełnia różne wymagania bezpieczeństwa w miejscu instalacji:

- Siłownik pneumatyczny dwustronnego działania: szybkie i zrównoważone otwieranie i zamykanie dla ogólnego automatycznego sterowania

- Siłownik pneumatyczny ze sprężyną powrotną: automatyczny reset do pozycji całkowicie otwartej / całkowicie zamkniętej w przypadku awarii zasilania powietrzem, zapobiegający przepełnieniu medium i uszkodzeniu urządzeń w przewodach chemicznych i gazowych

- Obudowa siłownika z twardego anodyzowanego aluminium, lekka, odporna na zużycie w zakurzonym i wilgotnym środowisku warsztatowym

- Podkładka montażowa zgodna z normą ISO 5211 umożliwiająca łatwe dopasowanie do zaworów elektromagnetycznych, wyłączników krańcowych i pozycjonerów

Dane techniczne

Parametry standardowe

Rozmiar: DN15-DN200 (standardowy magazyn)

Ciśnienie znamionowe: PN16 / PN25 / PN40/PN64/PN100

Materiał: stal nierdzewna SS304, SS316

Typ: Pneumatyczny zawór kulowy kołnierzowy ze stali nierdzewnej

Zakres temperatur: -20°C ~ 180°C (w zależności od materiału gniazda)

Proces produkcyjny

Pneumatyczny zawór kulowy kołnierzowy ze stali nierdzewnej jest produkowany poprzez:

- Standardowe odlewanie i kucie ze stali nierdzewnej

- Obróbka cieplna w celu uzyskania stabilnych właściwości materiału

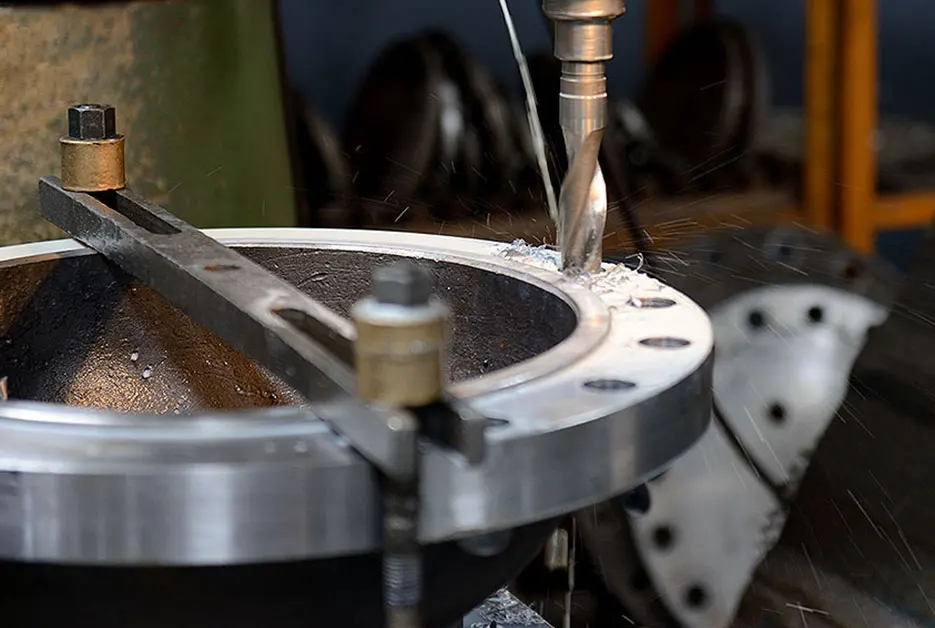

- Precyzyjna obróbka CNC powierzchni uszczelniających i końcówek kołnierzy

- Kompletny zespół z trzpieniem zapobiegającym wydmuchowi i dopasowanym siłownikiem pneumatycznym

Funkcje wydajności

- Doskonałe działanie antykorozyjne i antykorozyjne

- Konstrukcja z pełnym przelotem zapewniająca niski opór przepływu

- Dwukierunkowe szczelne zamknięcie dla mediów płynnych i gazowych

- Wiele opcji bezpieczeństwa siłowników zapewniających bezpieczną ochronę

- Odporność na wstrząsy ciśnieniowe i uderzenia wodne spowodowane nagłą zmianą przepływu

- Zaprojektowany do automatycznego odcinania rurociągu i kontroli przepływu

Obszary zastosowań

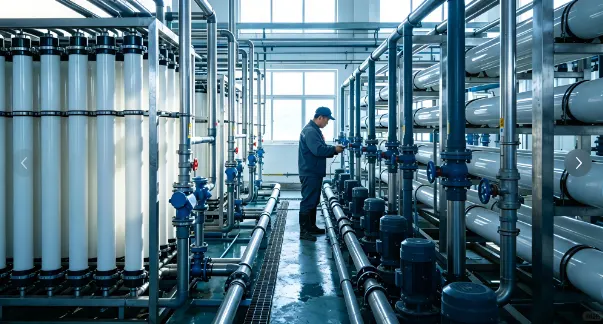

Przemysł uzdatniania wody

Pneumatyczny zawór kulowy kołnierzowy ze stali nierdzewnej jest szeroko stosowany w:

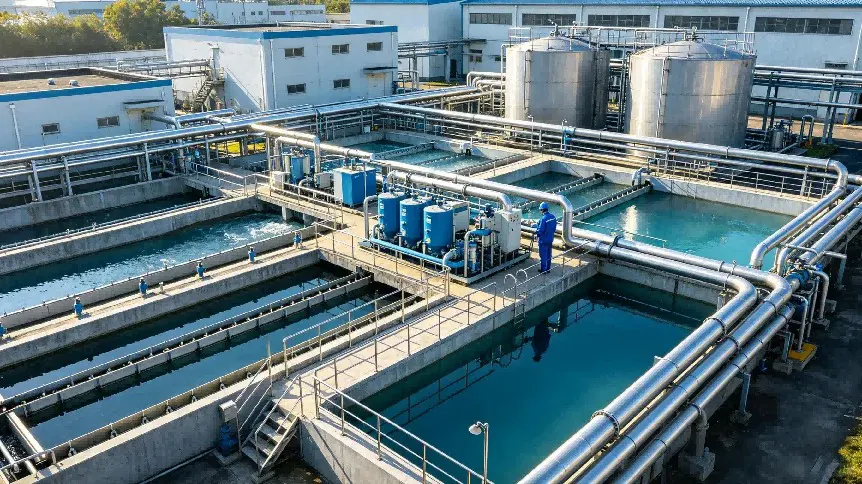

- Zautomatyzowane miejskie stacje uzdatniania wody

- Rurociągi automatycznej regulacji wody obiegowej

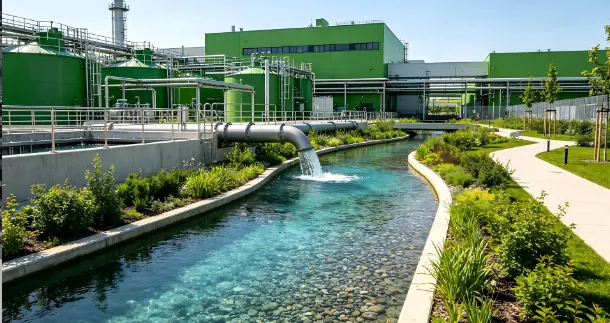

- Układy pomocnicze do oczyszczania ścieków

- Grupy zaworów automatycznych zaopatrzenia w wodę

Przemysł chemiczny i naftowy

- Rurociągi procesów chemicznych automatycznych

- Łagodnie korozyjne pętle kontroli cieczy

- Automatyczne rurociągi do przetwarzania gazu olejowego

- Strefy wysokiego ryzyka niewygodne w obsłudze ręcznej

Ogólne zastosowanie przemysłowe

- Zautomatyzowane sterowanie rurociągami linii produkcyjnej

- Zamknięte warsztaty i systemy rurociągów na dużych wysokościach

- Nowa zautomatyzowana budowa rurociągów i renowacja starego sprzętu

Wsparcie w zakresie jakości i zamówień projektowych

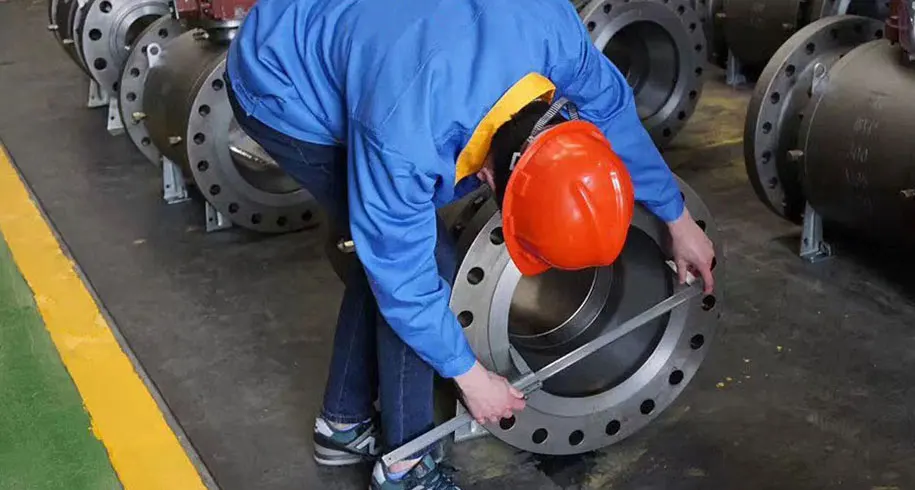

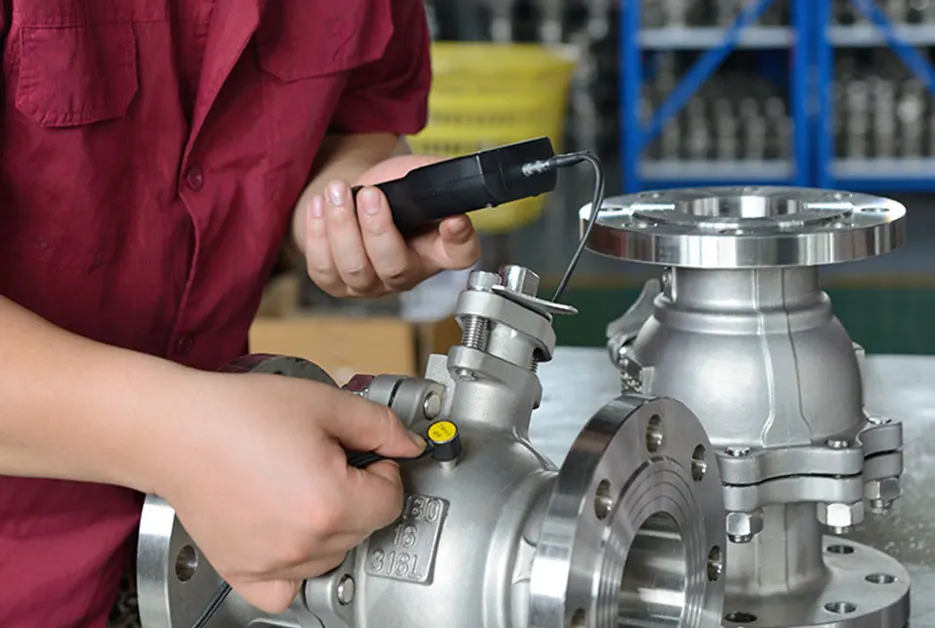

Jako profesjonalny producent zaworów przemysłowych posiadający certyfikaty CE, ISO i API, każdy pneumatyczny zawór kulowy kołnierzowy ze stali nierdzewnej przechodzi rygorystyczne testy fabryczne, w tym test odporności na ciśnienie, test szczelności i kontrolę wyglądu. Nasz kompletny system kontroli jakości obejmuje przesiewanie surowców, precyzyjną obróbkę, profesjonalny montaż i testowanie gotowego produktu. Można dostarczyć raporty z testów materiałów i dokumenty z inspekcji do celów przeglądu projektu zagranicznego, składania ofert i akceptacji lokalizacji.

Wspieramy praktyczne usługi dostosowywania OEM i ODM zgodnie z temperaturą roboczą w miejscu instalacji, charakterystyką medium i standardami rurociągów. Elementy, które można dostosować, obejmują materiał zaworu, klasę ciśnienia, materiał uszczelniający i konfigurację siłownika. Elastyczne MOQ obsługuje zamówienia próbek w małych partiach i masowe zakupy inżynieryjne na dużą skalę. Nasze pneumatyczne zawory kulowe kołnierzowe ze stali nierdzewnej są eksportowane na rynki światowe, zdobywając stałe uznanie i długoterminową współpracę ze strony klientów na całym świecie.
