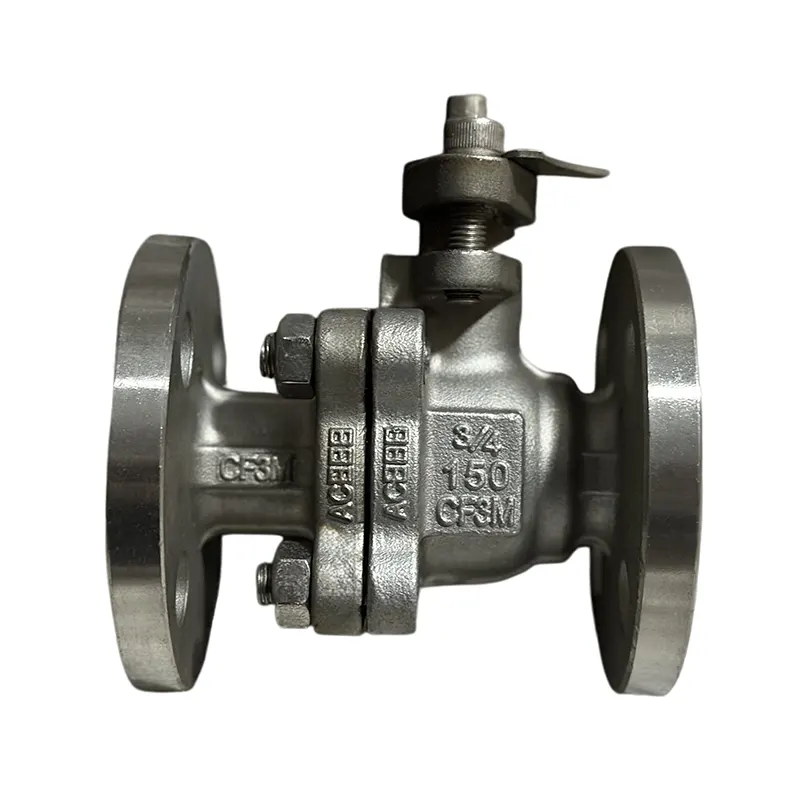

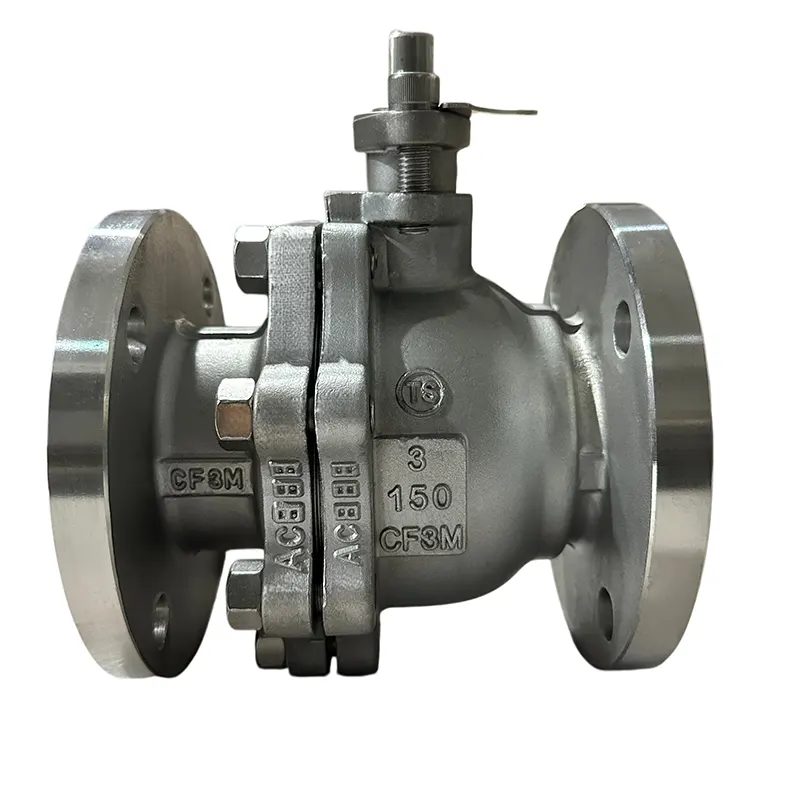

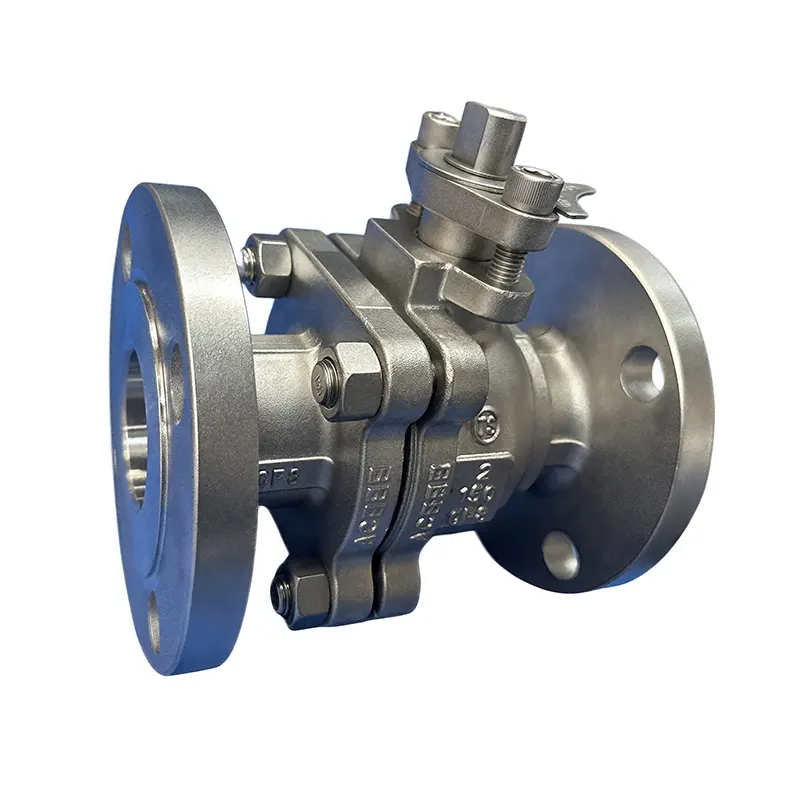

Zawór kulowy wysokotemperaturowy

Jaką granicę temperatury mają standardowe zawory kulowe?

Zwykłe, zwykłe zawory kulowe ze stali węglowej bez ulepszeń wysokotemperaturowych zwykle działają bezpiecznie w temperaturach od -20 ℃ do 180 ℃. Gdy temperatura robocza przekroczy 200 ℃, zwykłe miękkie uszczelki PTFE zmiękną, odkształcą się i zaczną łatwo przeciekać, a zwykłe korpusy ze staliwa mogą stopniowo wypaczać się pod wpływem długotrwałego, ciągłego ciepła. Nasze zwykłe pływające zawory kulowe GB działają zgodnie z tym konwencjonalnym zakresem temperatur i nadają się wyłącznie do wody o temperaturze pokojowej, gazu o normalnej temperaturze i popularnych płynów przemysłowych o niskiej temperaturze, które nie wytrzymują długotrwałej pracy z parą o wysokiej temperaturze lub gorącym olejem. Natomiast nasze dedykowane wysokotemperaturowe zawory kulowe całkowicie przekraczają tę granicę.

Co sprawia, że ​​zawór kulowy ma „wysoką temperaturę”?

Zawór kulowy kwalifikuje się jako typ wysokotemperaturowy głównie na podstawie trzech ulepszeń rdzenia, różniących się od modeli standardowych. Pierwszą z nich są dostosowane do indywidualnych potrzeb, odporne na ciepło części uszczelniające zamiast zwykłego wypełniacza PTFE; stosujemy grafitowe, twarde uszczelnienia metal-metal lub specjalne pierścienie uszczelniające ze stopu, które nie miękną pod wpływem intensywnego ciepła. Po drugie, zoptymalizowana konstrukcja korpusu ze specjalną szczeliną dylatacyjną zarezerwowaną wewnątrz wnęki zaworu, aby zrównoważyć rozszerzalność cieplną metalu i uniknąć zgniecenia kulki lub uszczelki przy wysokiej temperaturze. Trzeci to wybrane żaroodporne surowce do karoserii i wykończenia wewnętrznego. Dzięki tym trzem ukierunkowanym ulepszeniom zawór pozostaje szczelny i elastyczny nawet przy długotrwałym działaniu wysokiej temperatury, co stanowi podstawową różnicę odróżniającą go od zwykłych zaworów kulowych.

Kluczowe atrybuty

Jakie materiały są najlepsze dla korpusu zaworu?

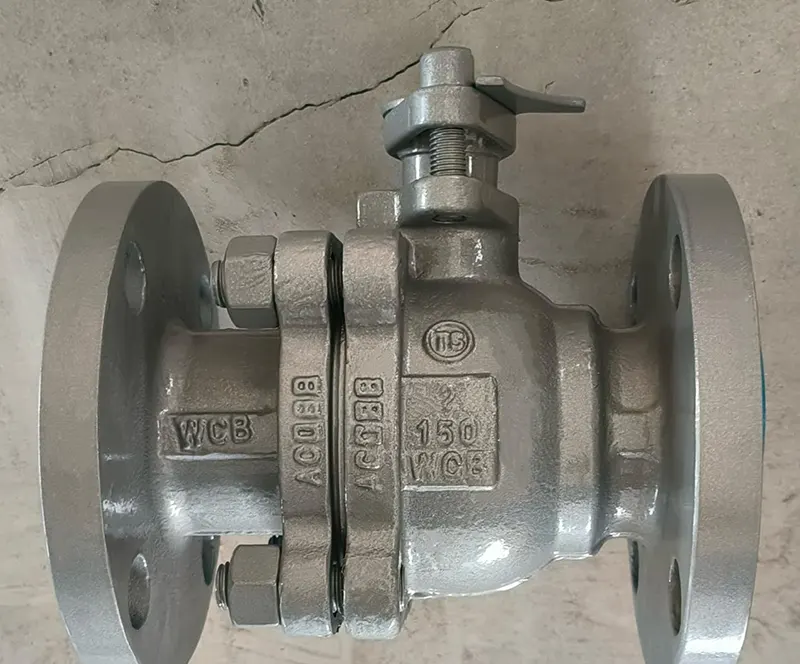

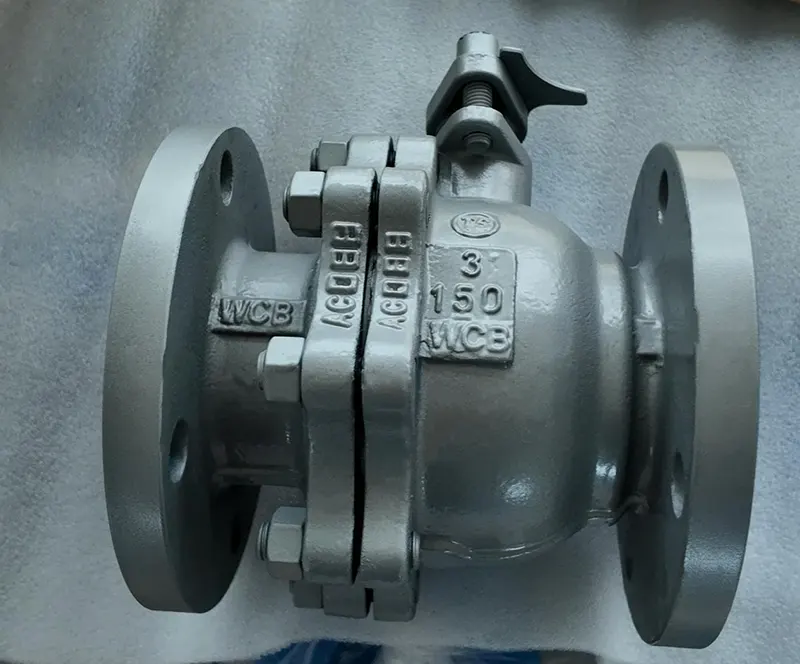

Dobór materiału zależy bezpośrednio od rzeczywistej temperatury pracy. W przypadku temperatur roboczych poniżej 450 ℃ stal stopowa, taka jak WC6 / WC9, jest naszym najbardziej opłacalnym wyborem, powszechnie stosowanym w rurociągach pary i gorącej ropy w przemyśle petrochemicznym i energetyce cieplnej. Jeśli warunki pracy osiągną temperaturę do 550 ℃ lub przenoszą lekko korozyjne medium o wysokiej temperaturze, stal nierdzewna F304 i F316 staje się preferowaną opcją ze względu na lepszą odporność na ciepło i korozję. W przypadku bardzo wysokich temperatur przekraczających 600 ℃ w ekstremalnie trudnych warunkach pracy na zamówienie stosujemy specjalną wysokotemperaturową stal stopową chromowo-molibdenową. Zwykła stal węglowa WCB stosowana w zwykłych zaworach kulowych nigdy nie jest zalecana do pracy w wysokich temperaturach.

W jakich branżach najbardziej potrzebne są wysokotemperaturowe zawory kulowe?

Zawory te są szeroko stosowane w elektrowniach cieplnych, rafinacji petrochemicznej, systemach odzyskiwania ciepła odpadowego, rurociągach parowych kotłów i liniach dostarczających asfalt. W takich warunkach pracy występuje ciągła para o wysokiej temperaturze, gorący olej termiczny i płyn chemiczny o wysokiej temperaturze, gdzie zwykłe zawory kulowe ze stali węglowej w ogóle nie są w stanie wytrzymać długotrwałej, stabilnej pracy.

Jakie klasy ciśnienia obsługują wysokotemperaturowe zawory kulowe?

Nasz asortyment produktów obejmuje rozmiary od PN16 do PN100, aby sprostać różnym warunkom pracy pod wysokim ciśnieniem i w wysokiej temperaturze. Medium o wysokiej temperaturze zwykle powoduje większe wahania ciśnienia, dlatego pogrubiamy ściankę korpusu zaworu i wzmacniamy strukturę elementów wewnętrznych w porównaniu z zaworami kulowymi GB o normalnej temperaturze, aby poprawić ogólną wydajność łożyska ciśnieniowego.
