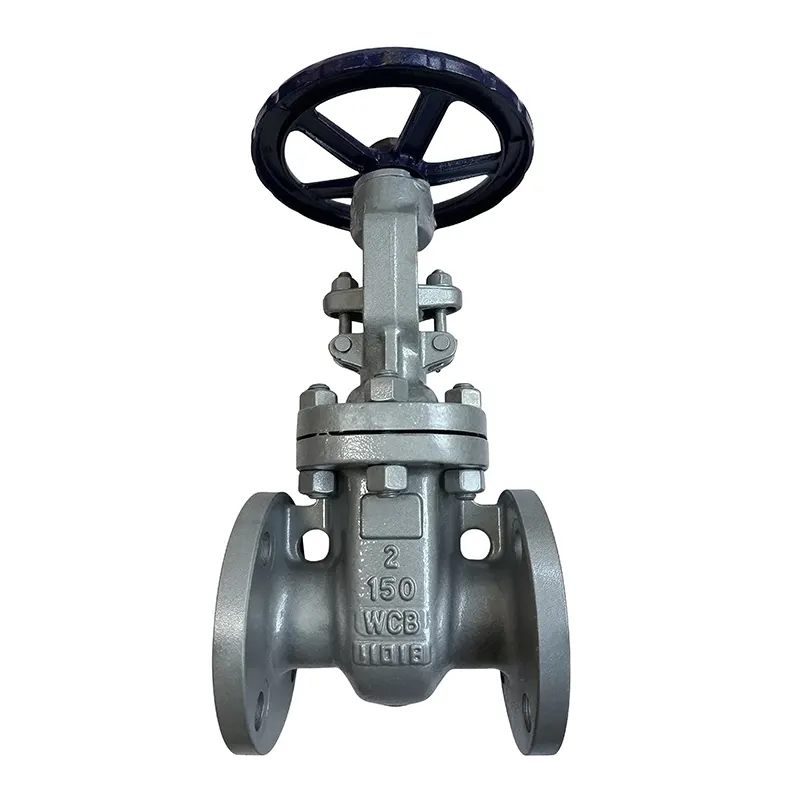

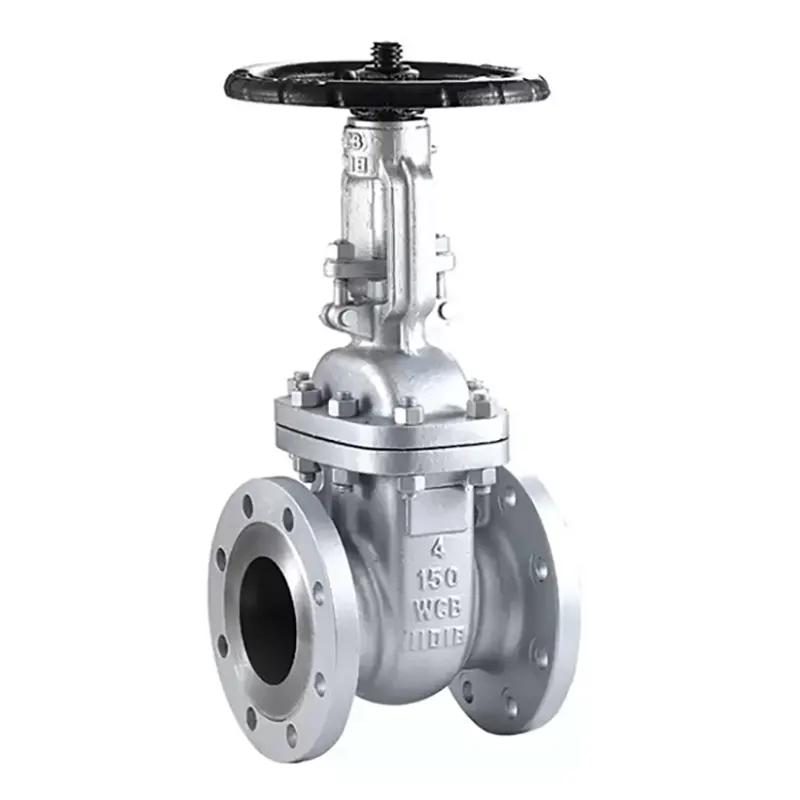

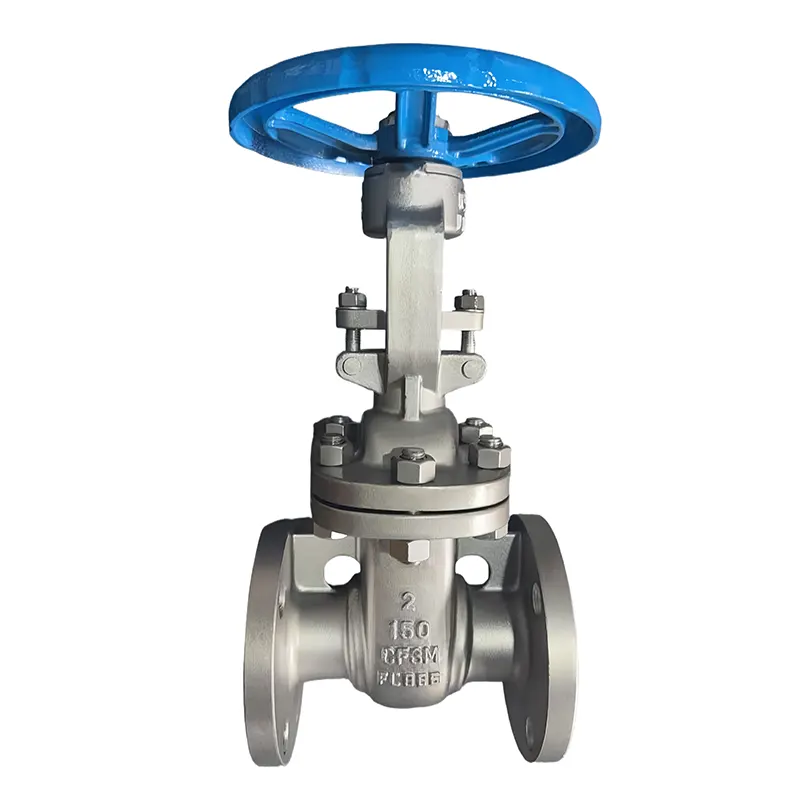

Zasuwa wysokociśnieniowa

Jesteśmy certyfikowanym producentem zaworów posiadającym referencje ISO i API, wyposażonym w precyzyjne linie produkcyjne i rygorystyczną kontrolę jakości w pełnym zakresie, w tym testy hydrostatyczne API 598. Dostosowania OEM i ODM są dostępne z elastycznym MOQ dla zamówień próbnych i masowych. Nasze wysokociśnieniowe zasuwy o dużej wytrzymałości są dostarczane na całym świecie i cieszą się dużym uznaniem klientów z branży inżynieryjnej.

Do jakich scenariuszy pracy można dostosować te wysokociśnieniowe zasuwy?

Działają jako pełnoprzelotowe urządzenia odcinające izolację rurociągów wysokociśnieniowych, szeroko stosowane w transporcie ropy i gazu, elektrowniach cieplnych, rafineriach chemicznych i rurociągach pary wysokotemperaturowej. Całkowicie otwierają lub całkowicie zamykają przepływ w celu konserwacji rurociągu i awaryjnego odcięcia.

Kluczowe atrybuty

Czy ten typ zasuwy nadaje się do prac związanych z dławieniem lub regulacją ciśnienia?

Absolutnie nie. Te zasuwy są przeznaczone wyłącznie do izolacji typu on-off. Częściowe otwarcie zaworu spowoduje poważną erozję powierzchni uszczelniającej klina ze stopu twardego przez szybko przepływające medium, co spowoduje trwały wyciek. Do redukcji ciśnienia i kontroli przepływu wymagane są specjalne zawory regulacyjne.

Jakie surowce wykorzystuje się do produkcji tych wysokociśnieniowych zasuw?

Korpus i maska: Odlew A216 WCB, kuty A105, niskotemperaturowa stal węglowa A350 LF2

Trzpień zaworu: stal nierdzewna A182 F304, A182 F316 lub 13Cr

Tarcza klinowa: Podłoże ze stali węglowej z twardą powierzchnią Stellite

Powierzchnie siedzisk: twardy stop Stellite / Inconel

Uszczelki: metalowe pierścienie uszczelniające RTJ, grafitowe uszczelki spiralne

Jakie zalety sprawiają, że zasuwy wysokociśnieniowe są lepszym wyborem w przypadku rurociągów wysokociśnieniowych w porównaniu z zaworami kulowymi i przepustnicami?

Po pierwsze, ich pełny, prosty przelot zapewnia prawie zerowy opór przepływu; zawory kulowe mają uwięzione wgłębienia, a zawory motylkowe mają wewnętrzne przeszkody w dysku, które powodują dodatkową utratę ciśnienia.

Po drugie, całkowicie metalowa konstrukcja klina z twardym uszczelnieniem może wytrzymać bardzo wysokie ciśnienie klasy 2500 i wysoką temperaturę, podczas gdy miękko uszczelnione zawory kulowe i motylkowe ulegną awarii pod ekstremalnymi obciążeniami termicznymi i ciśnieniowymi.

Po trzecie, grube korpusy o grubych ściankach i opcjonalne spawane pokrywy eliminują ryzyko wycieków, którego nie są w stanie wyeliminować pływające przepustnice kulowe i płytkowe w krytycznych rurociągach z mediami palnymi pod wysokim ciśnieniem.

Po czwarte, obsługują certyfikat ognioodporności API 6D, obowiązkowy standard bezpieczeństwa, którego większość przepustnic nie jest w stanie spełnić.

Jakie podstawowe projekty konstrukcyjne wyróżniają standardowy wysokociśnieniowy zasuwa?

Pełny, prosty otwór przelotowy ograniczający straty przepływu

Pełny lub dzielony klin pokryty stopem stellitu zapewniający pęcherzykoszczelne uszczelnienie metalu z metalem

Korpus o grubych ściankach, odlewany/kuty ze stali węglowej, pokrywa skręcana śrubami lub odporna na ciśnienie, spawana

Uszczelki kołnierzy z metalowym pierścieniem RTJ zapewniające niezawodne uszczelnienie pod wysokim ciśnieniem

Wielowarstwowe uszczelnienie trzpienia tylnego siedzenia zapobiegające wyciekom czynnika zewnętrznego

W pełni zgodny z API 6D, ASME B16.34, przechodzący testy hydrostatyczne i ognioodporne API 598

Wiele opcji napędu: koło ręczne, przekładnia, siłownik elektryczny, pneumatyczny lub hydrauliczny
