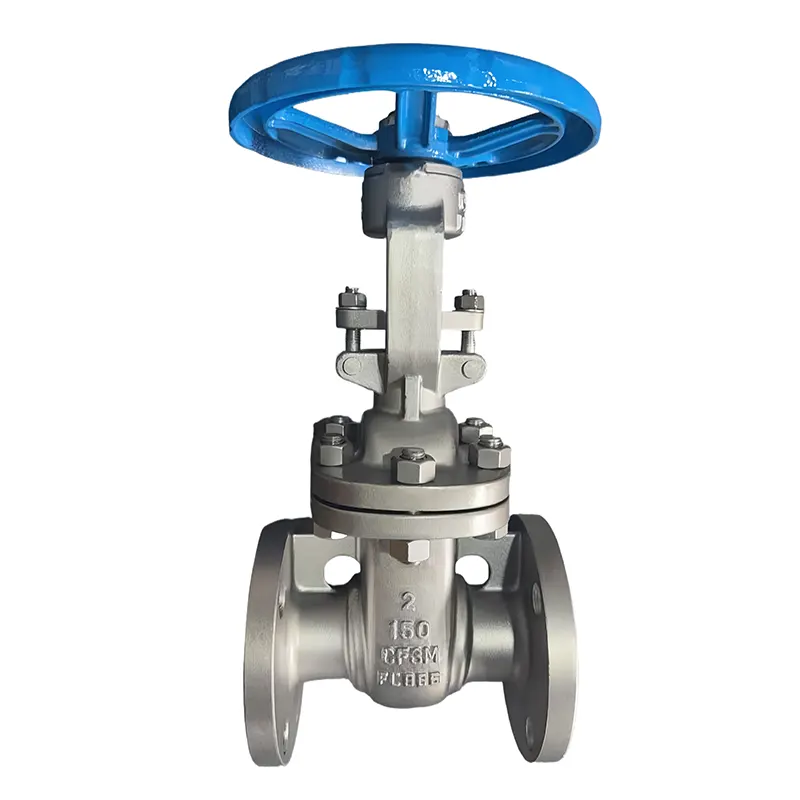

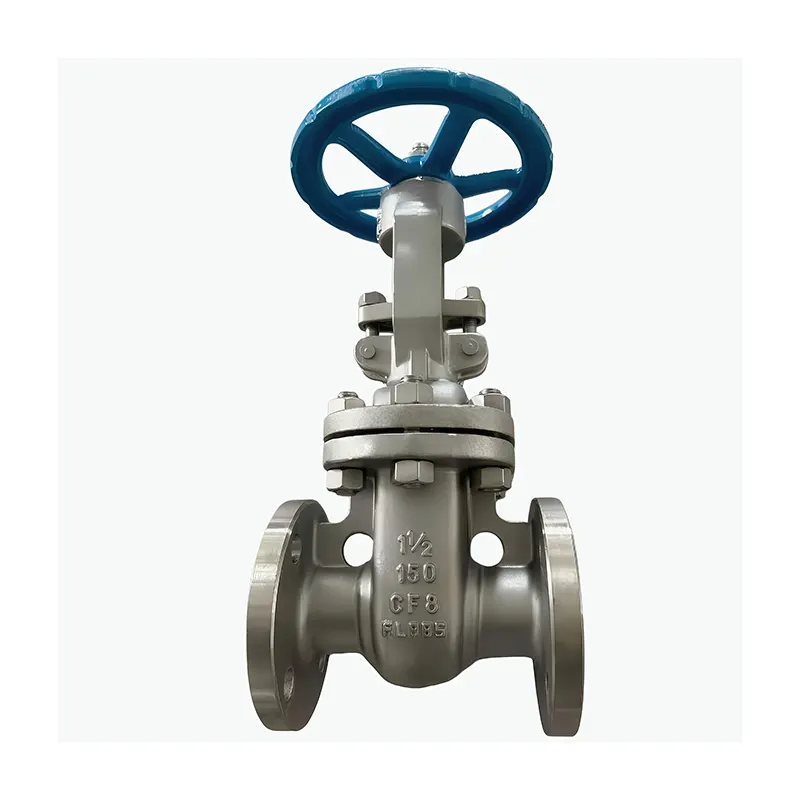

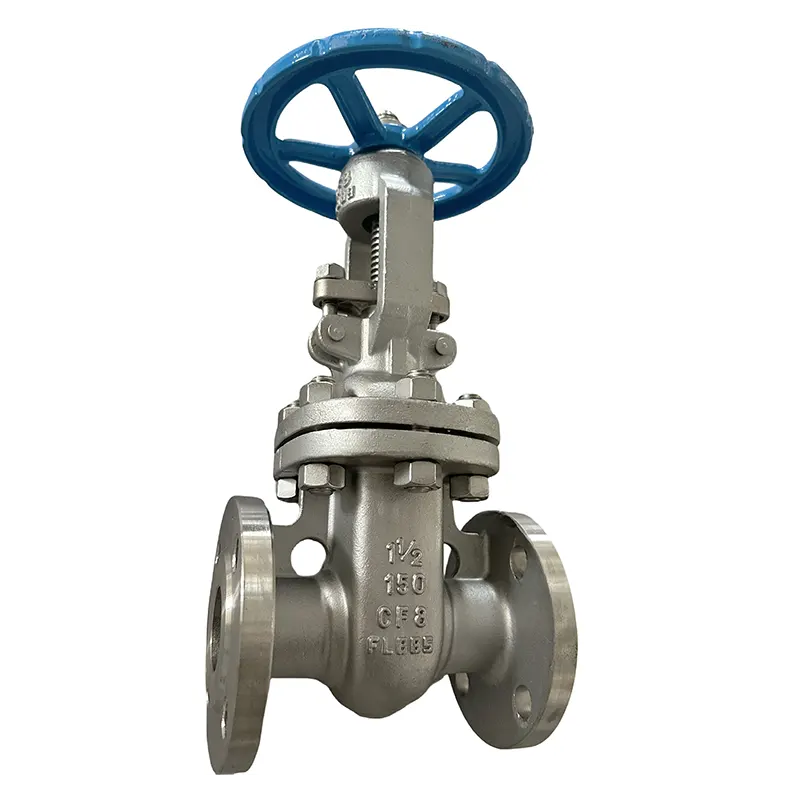

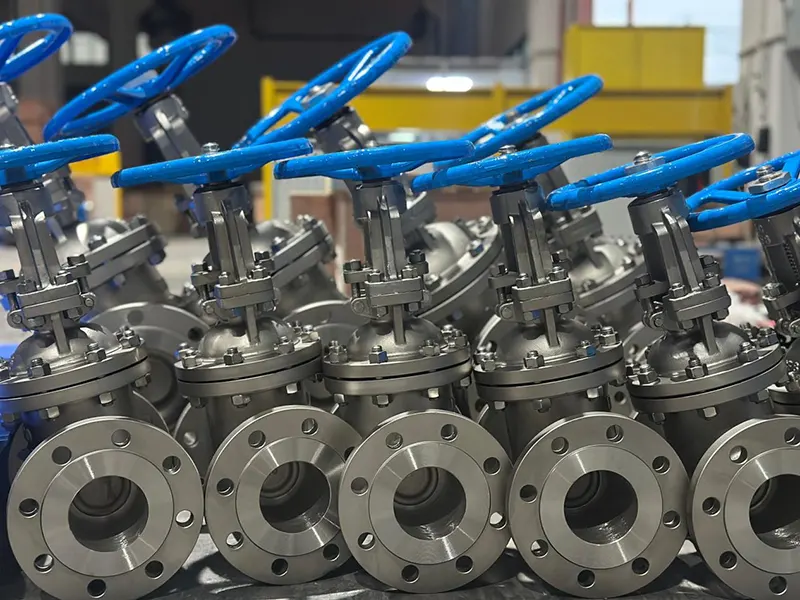

Zawór zasuwowy z kołnierzem

Czy są jakieś większe różnice pomiędzy połączeniem kołnierzowym a gwintowanym połączeniem śrubowym w zasuwach?

Połączenia kołnierzowe wykorzystują pasujące kołnierze, śruby i uszczelki do łączenia rur i zaworów. Pasują do rur o dużych średnicach i wysokociśnieniowych linii przemysłowych. Demontaż w celu naprawy jest prosty, a skuteczność uszczelnienia pozostaje stabilna przez długi czas.

Gwintowane końcówki nakręca się bezpośrednio na małe rury bez kołnierzy. Kosztują mniej i zajmują mniej miejsca do instalacji, ale pasują tylko do małych, niskociśnieniowych linii oświetleniowych. Połączenia gwintowane są podatne na przesiąkanie w wysokiej temperaturze i trudnych warunkach pracy, a później trudno je rozebrać.

Kluczowe atrybuty

Czy można stosować zasuwy kołnierzowe w celu spowolnienia lub regulacji przepływu płynu?

W ogóle nie zalecamy dławienia przepływu za pomocą zasuw kołnierzowych. Zawory te są przeznaczone wyłącznie do pracy w stanach pełnego otwarcia lub całkowitego zamknięcia.

Utrzymywanie klina w pozycji półotwartej pozwala szybko przepływającemu medium na ciągły wpływ na powierzchnię uszczelniającą, co powoduje szybkie zarysowanie i zużycie gniazda, powodując trwały wyciek. Częściowe otwarcie powoduje również silne wibracje i uderzenia wodne, które uszkadzają zawór i podłączone rurociągi. Zawory kulowe lub zawory kulowe są znacznie bardziej odpowiednie, jeśli konieczna jest regulacja przepływu.

Jakie standardowe zakresy rozmiarów i wartości ciśnienia są zwykle dostępne w przypadku kołnierza końcowego zaworu zasuwowego?

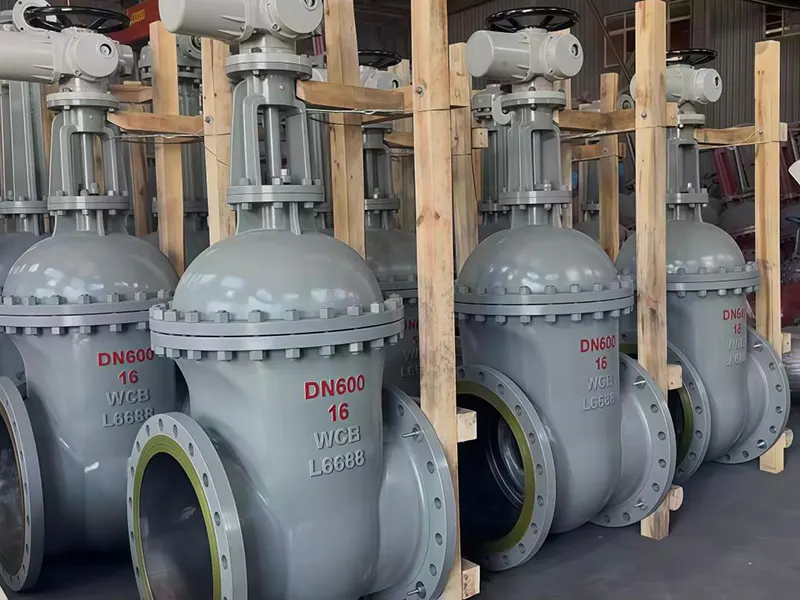

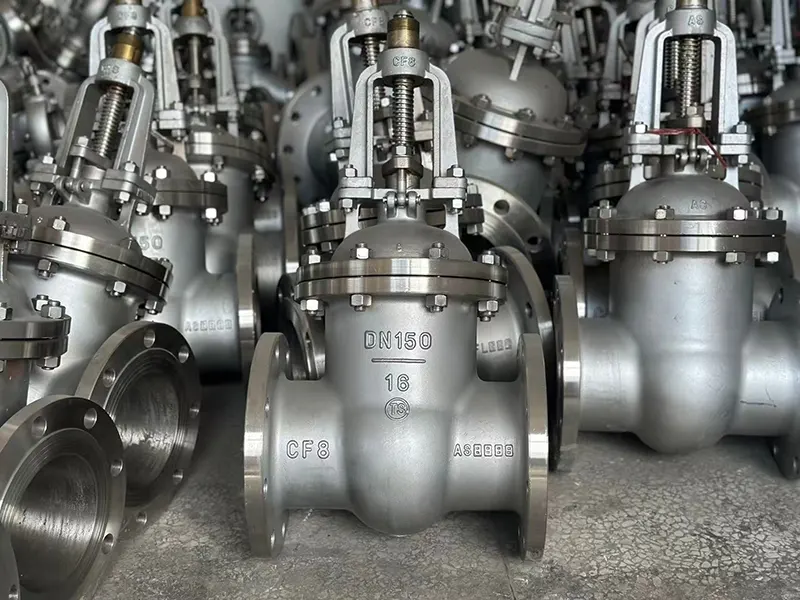

Typowe rozmiary nominalne obejmują DN50 do DN1200. DN80, DN100, DN150, DN200 i DN300 to nasze najlepiej sprzedające się rozmiary do projektów przemysłowych i komunalnych.

Standardowe stopnie ciśnienia obejmują dwa główne systemy:

norma GB PN10, PN16, PN25, PN40; ANSI klasa 150, klasa 300, klasa 600.

PN16 i klasa 150 sprawdzają się w przypadku większości rurociągów wodnych, parowych i ogólnych rurociągów chemicznych, podczas gdy wyższe poziomy ciśnienia radzą sobie ze scenariuszami pracy z parą wysokotemperaturową i petrochemią.

Jakie typowe surowce są stosowane do produkcji zasuw kołnierzowych?

Materiały korpusu zaworu i klina dobierane są w zależności od medium i temperatury:

Stal węglowa WCB: nasz główny wybór, solidna wytrzymałość na zwykły olej, wodę i parę średniotemperaturową

Stal nierdzewna SS304 / SS316: odporna na korozję, idealna do rurociągów cieczy chemicznych i wody morskiej

Żeliwo sferoidalne: ekonomiczny wybór do niskociśnieniowych miejskich systemów czystej wody

Dopasowane są również różne akcesoria uszczelniające: uszczelnienie grafitowe do pary o wysokiej temperaturze, RPTFE do mediów słabo korozyjnych i twardy stop Stellite do odpornych na zużycie powierzchni uszczelniających pod wysokim ciśnieniem.

Jakie kroki w codziennej konserwacji należy wykonać w przypadku zaworów zasuwowych z kołnierzem?

Regularne proste kontrole mogą wydłużyć żywotność zasuwy.

Upewnij się, że zawór jest całkowicie otwarty lub całkowicie zamknięty, nie zostawiaj go do połowy otwartego, ponieważ spowoduje to szybkie zużycie uszczelki.

Co kilka miesięcy sprawdzaj śruby kołnierza. Dokręć wszystkie luźne i wymień stare uszczelki, jeśli zauważysz nieszczelności wokół złącza.

Od czasu do czasu nałóż specjalny smar na trzpień zaworu, aby uchwyt obracał się płynnie i nie zacinał się.

Usuń kurz i pozostałości środków chemicznych z zaworu na zewnątrz, aby zapobiec tworzeniu się rdzy na korpusie i kołnierzach.

Jeżeli zawór nadal przecieka po całkowitym zamknięciu, rozebrać go na części w celu oczyszczenia lub wymienić zużyte kliny i gniazda uszczelniające.

Jeśli zawór nie będzie używany przez jakiś czas, pozostaw go całkowicie otwarty i zakryj trzpień, aby zabezpieczyć go przed rdzą i brudem.
